4 验证结果

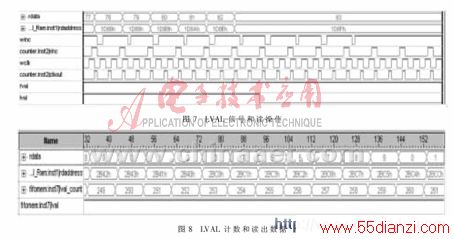

      将程序下载到FPGA中,使用开发工具QUARTus II6.0中自带的逻辑分析仪SignalTap对FIFO中的信号进行采样监测,采样结果如图7、图8所示。结果表明信号时序准确,数据和地址无毛刺现象。从图7可以看出,当LVAL信号为低时,读地址不增加并停止读,满足时序要求。图8中rdata为读出数据,值为0~9,lval_count为LVAL信号的计数寄存器,计数值为0~369,其中高电平为0~319。从图中看出:读出数据值和lval_count的尾数值一一对应,也就是说LVAL与读出数据一一对应。结果表明其可以为Camera Link接口提供稳定的数据及控制信号。

    本文设计了一种异步FIFO,并成功应用在Camera Link接口中。分析和解决了异步FIFO设计中存在的2个关键问题:用高速的格雷码指针作为读写地址编码,有效降低了亚稳态出现的概率;通过划分地址空间和增加标志位解决了空、满信号问题。同时还解决了与Camera Link接口的时序匹配问题。设计中增加了电路的面积,但避免了复杂的组合逻辑,提高了系统的工作频率。
参考文献
[1] 夏宇闻.Verilog数字系统设计教程[M].北京航空航天大学出版社,2003.
[2] 魏芳,刘志军,马克杰.基于Verilog HDL的异步FIFO设计与实现[J].电子技术应用,2006(7):97-99.
[3] 陈骥,王鑫,曹久大.高速CCD激光移位传感器[J].光学精密工程,2008(4):611-616.
[4] 刘洪波,龙娟.异步FIFO状态判断的研究与设计[J].微电子学与计算机,2007,24(3).
[5] 黄平,何虎刚,徐定杰.导航接收机的非对称异步FIFO设计[J].弹箭与制导学报,2008,28(1).
[6] 万秋华,孙莹,王树浩,等.双读数系统的航天级绝对式光电编码器设计[J].光学精密工程,2009(6):52-57.
