外部串行ATA（上）

       新的连接器与电缆需求

       在最初的技术规格说明书中，串行ATA主要是用作PC机箱内部硬盘驱动器的替代品。最初的电缆技术规格说明书描述了一个设计用于内部使用的1米电缆，它不具有关于电磁干扰(EMI)、静电放电（ESD）方面的任何特殊功能或者是外部互连所需要的其他属性。由于对外部串行ATA驱动器的需求趋势日益明朗，串行ATA工作组开始调查对更适合外部驱动器的新电缆与连接器的需求，并制订出一个新的技术规格说明书来满足这些需求。电缆与连接器技术规格说明书包含于新的技术规格说明书之中–即，串行ATA II技术规格说明书：电缆与连接器，第2卷。具体的电气信号需求包含于《串行ATA II技术规格说明书：物理层》之中。

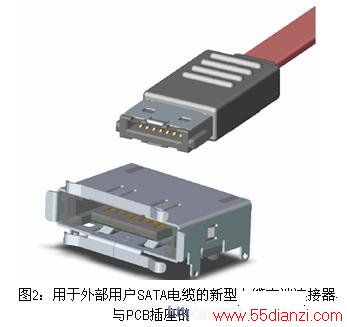

       对于用户友好型可靠外部互连需求来说，需要考虑若干因素。对于一个使用USB或者1394接口的典型外部存储设备，缆需要足够长，以致于能够从放在地面上的PC连到放在台式机上的驱动器上。为了满足这种很可能的应用场景需求，它的电缆长度应从1米增加到标称2米。为了防止电缆意外脱落，这种电缆还应设计一些需要稍微大一点的力来插入或者移走的定位止动功能。图2所示的电缆与连接器突出强调了这些增加功能，包括驱动器或者PC插座上的弹簧片，以及弹簧夹夹紧处电缆末端连接器的定位止动装置等。

       除了电缆与连接器机械方面之外，技术规格说明书还考虑了一些电气问题以确保外部连接的驱动器满足静电放电(ESD)与电磁干扰(EMI)辐射与敏感性的规章要求。图3还显示了使用罩在信号导线所有四个侧面上的一个金属屏蔽罩来屏蔽连接器，而且连接器末端还有凸边，用来确保为驱动器与PC机壳提供一个良好接地通路。同时，电缆末端连接器所有四个侧面都有金属保护，确保在电缆与连接器之间提供良好的接地。

       与标准内部连接器相比，插座中的信号触点凹进插座盒凹得更深，这将有助于预防接近高速信号触点的任何静电放电。使用金属屏蔽罩可以提供一个良好的接地回路，它将在插入或者拔掉电缆的时候释放掉任何静电放电电荷。

       这里提供的接地通路将有助于来自外部驱动器的任何电磁干扰(EMI)辐射的最小化，但是还需要采取额外步骤，通过增加一个包裹电缆不同信号对的特别屏蔽层来改装电缆。在一个标准内部电缆内，每一对信号线都被分别屏蔽。这种屏蔽用于外部电缆，但是还要进行额外的包裹。

       正如上面总结的变化所展示的那样，在用于内部与外部串行ATA应用的电缆与连接器结构之间存在有重要差异，以适用于特定的使用需求。因为存在着这些差异，连接器就可以被锁住以防止在外部应用中误用未经屏蔽的内部电缆，它将是不合适的。为了实现这个目标，插座内的内部信号连接器被做的更宽，而电缆末端连接器的总宽度更窄，因此内部电缆不能被插到外部连接器当中。另一种区分两个连接器的简便方式就是内部电缆有一个L型舌片，作为简单的盲配（blind mate）钥匙。对于外部连接器来说，通过将连接器内的信号触点从中心移开来完成盲配（blind mating）定位。

       值得一提的根本区别在于一个内部电缆不应被经常拔插，因此它设计耐受 50次插拔操作。对于一个外部附连的硬盘驱动器，它的耐受次数应该更高，因此电缆与连接器设计用于支持5000次插拔操作。

       早期的外部串行ATA产品

       对于外部串行ATA接口连接的市场需求可由以下事实说明：具备这种功能的某些产品已经先于外部串行ATA技

www.55dianzi.com 术规格说明书在市场露面。不过，许多这些早期产品使用一个内部S ATA 连接，它不提供所需要的、上面所说的为新外部电缆与连接器而设计的全部属性。结果，它们预计将很快地转向被认可的新设计。甚至，更为不受欢迎的是某些使用其他连接器技术的早期外部串行ATA产品，例如使用1394或者DB9(标准监视器互连)电缆与连接器等。这些产品不是为适用高速串行ATA信号而设计的，并且在用户认为“一个不同类型的信号被输出到连接器之上”时会引起许多混乱。想象一下，将一个昂贵的便携式数字摄/放像一体机连接到一个实际上由串行ATA控制器驱动的1394连接器时，将会发生什么样的问题！随着新技术规格说明书的发布，这种混乱状况将得到彻底改变，同时，兼容的、用户友好的外部串行ATA设备将会得到迅速增长。
