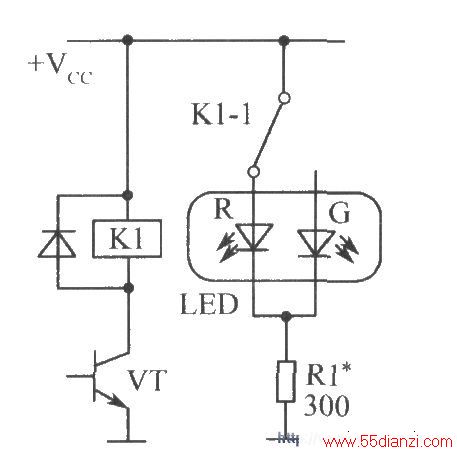

如图所示为继电器状态指示电路。继电器有一组或多组触点，假如将其中一组触点的公共端接正电源，在释放状态公共端与常闭触点接通，LED-R发红光；在吸合状态公共端与常开触点接通LED-G发绿光。
本文关键字：继电器 电平-电压-指示电路，单元电路 - 电平-电压-指示电路
