D7343锁相环调频立体声解码电路的应用

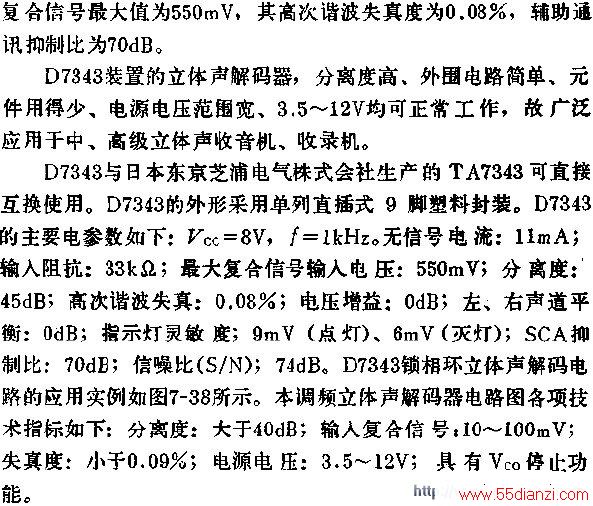

D7343锁相环立体声 解码电路 与D3361内部电路大同小异,其差别在于D7343用触发器来控制立体声开关接通,当复合信号较小时触发器不翻转,这时变为单声道.用这种方式控制开关的立体声解码器的信噪比较同类型解码器好,S/N大于74DB.D7343由于内部电路采用了措施,故外围电路不需要分离调整电位器,只要调压控振荡频率与相位就可得到理想的分离度,其分离度也比同类解码器高2~3DB,D7343输入信号动态范围大,输入
