M303S／303R是一对微型无线电射频遥控发射／接收模块。它主要用于短距离数据传输，由于模块本身采用了专用的稳频单元电路，因而保证了工作性能的稳定可靠。此模块适用于各种遥控开关、防盗报警装置及小型玩具类控制场合。
M303S/303R外形引脚图
M303S发射模块实际上是一个可控振荡器加功率放大单元。模块是否工作在最佳状态，关键是天线的配置和调校，这两方面直接影响到输出功率和传输距离。
M303S天线设计阻抗为5012，天线选择有下面三种方案：
① 标准300MHz橡皮天线和Q-9插座配合调节天线输出微调电容。
② 30cm拉杆天线配合调节天线输出微调电容。
③ 25cm塑料软电线配合调节天线输出微调电容。
接收电路的调节最好采用标准信号源，以IkHz音频调制。
M303S构成的遥控编码发射电路

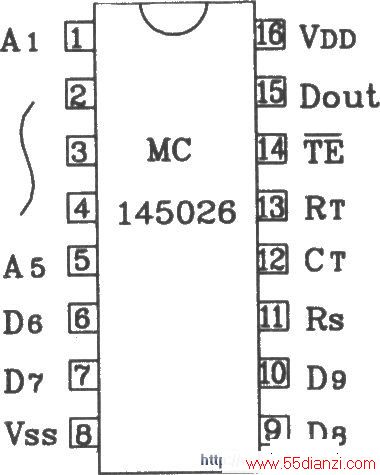

145026编码器件引脚图

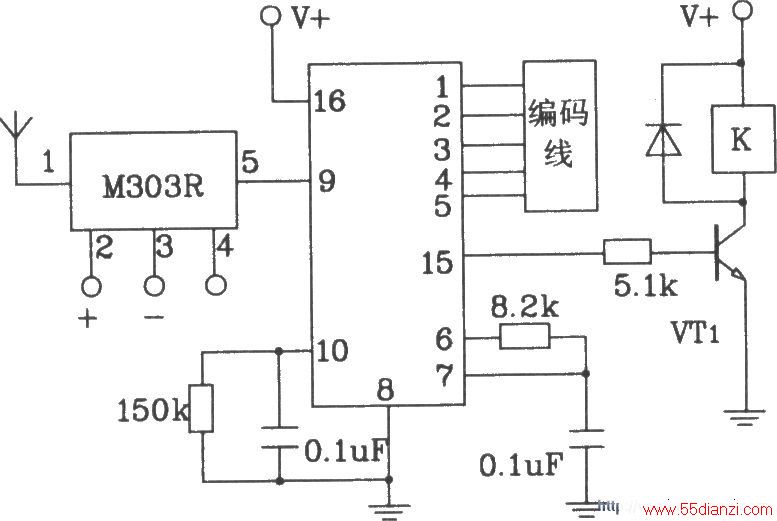

M303R构成的遥控解码接收电路
MC145027***件引脚图
