ES6628解码芯片构成的解码系统
1、ES6628解码芯片简介

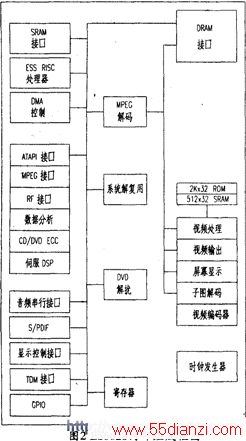

ES6628是美国ESS公司在ES60×8系列DVD解码芯片结构的基础上新开发出来的一种包括数字信号处理/数字伺服处理、解码、视频编码与嵌入式微控器为一体的多功能多解码整合型解码芯片。该芯片内置有ESS公司独家双重的CPU多种方式可编程的（PMP）处理核。其内部组成框图如图2所示。该芯片不但能完成对RF信号的数字处理及伺服控制。还能完成音视频解码、TV编码和视频DAC处理。支持MPEG1/MPEG2、MlPEG4与JPEG、AC-3、DTS、HDCD、CD-DA和SACD解码，可直接输出多种编码方式的视频（逐行扫描输出R/G/B，复合视频/S视频）信号和具有多种环绕声音频格式解码的（5.1声道、光纤/同轴）音频输出。
该芯片采用+3.3V和+2.5V两组供电方式，其封装采用208脚PQFP形式。
2、ES6628解码芯片构成的解码系统电路分析

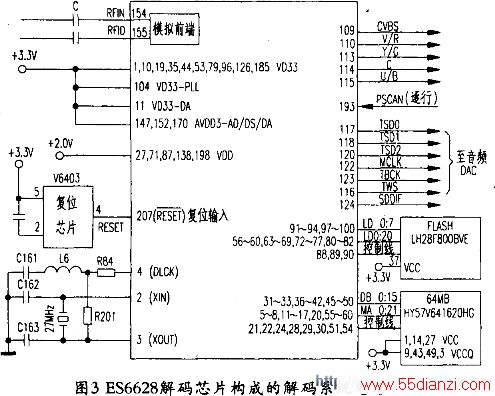

采用以ES6628解码芯片为核心，配置装有软件的FLASH（LM28F800BVE）和64MB SDRAM（HY57V641620HG）构成一个64MB空间的MPEG2主类主级解码系统，其组成电路如图3所示。可将播放CD格式输入的位流与播放DVD格式输入的位流按不同的解压算法进行MPEG1和MPEG2解码。直接输出视频信号、音频数据与数字音频信号。
接通市电。开关电源便向构成解码系统的芯片ES6628、LH28F800BVE、HY57V641620HG、复位芯片V6403等各供电端提供稳定的+3.3V和+2.0V直流工作电压（见图31）。其中+2.0V通过抗扰滤波电路，向ES6628的VDD（内核电路）供电端27、71、87、138、198脚供电。+3.3V通过抗扰滤波电路，向ES6628的VD33供电端①、⑩、19、35、44、53、79、96、104、111、126、147、152、170、185脚供电，+3.3V还向HY57V641620HG的VCC供电端①、14、27脚和VCCQ供电端③、⑨、43、49脚供电，+3.3V还向LH28F800BVE的VCC供电端37脚及复位芯片V6304的VCC端⑤脚供电，数十毫秒钟后，便从该芯片的OUT端④脚输出一个复位脉冲信号RESET，从207脚送入解码芯片ES6628的复位端（RESET），嵌入式CPU首先被复位自身初始化，确认②、③脚的27MHz时钟正常后，便通过ES6628内SRAM接口的8位数据线、21位地址线从LH28F800BVE中读取初始化程序。再通过数据通讯电路对各受控电路实施初始化操作，同时还将解码程序与控制程序下载存入HY57V641620HG下载程序的缓冲区，作为执行程序。则该解码系统电路进入正常工作状态。
嵌入在ES6628芯片内的CPU，在获得播放碟片类别信息之后。
能依据其压缩格式，在解码过程中读取其视频和音频，PES头缓冲器中的系统头数据进行缓冲读/写、片选中断与存储区域分配等操作，控制音/视频解码器对播放的VCD碟片进行MPEG-1音/视频解压运算，而对播放DVD碟片进行MPEG-2音/视频解压运算。
在播放期间，由E56628提取视频/音频PES数据和专用数据通过DRAM接口存入HY57V641620HG分配的缓冲区，以备解码用。
视频解码器与视频处理单元同时从HY57V641620HG分配的缓冲区读取其数据。前者自动读取PES缓冲区中的视频数据进行解码，重建解码图像样品的_亮度数据与色度数据，再次从DRAM接口存入HY57V641620HG分配的解码图像亮度数据缓冲区、色度数据缓冲区，以备视频处理单元用；后者视其情况[视频输出（隔行）、逐行扫描（PSCAN）输出、VGA输出的扫描方式]自动读取分散存储在HY57V641620HG中的-帧亮度数据和色度数据，送视频输出电路。
视频处理单元中的输出电路，还把子图像解码的字幕等数据嵌入图像数据帧中，连续输出（逐行或隔行）扫描格式的图像行Y、Cb、Cr数据送内置的视频编码器，分别处理成亮度数据Y和色度数据C、复合视频数据V数据及RGB数据。这些数据经四个10bit的DAC转换成模拟的视频信号，分别从ES6628的109脚输出模拟视频信号（CVBS）、113脚输出模拟亮度信号Y/G、114脚输出模拟色度信号C、110脚输出V/R、115脚输出U/B信号。
音频解码器自动从HY57V641620HG读出缓冲区中的音频PES数据，并对播放VCD或DVD碟片的音频位流分别进行MPEG-1或MPEG-2解码音频帧，对播放具有AC-3、DTS、HDCD和SACD方式编码的碟片，在专用指令程序控制下进行解码。再由音频输出电路处理成立体声音频串行数据（TSD0）或环绕声（5.1）音频串行数据（TSDO～TSD2）。分别从ES6628的117脚输出TSD0音频串行数据、118脚输出TSD1音频串行数据、120脚输出TSD2音频串行数据；还分别从ES6628的123脚输出TBCK、116脚输出TWS、122脚输出MCLK等时钟信号提供给音频DAC电路。其数字音频（SPDIF）信号从124脚输出。
