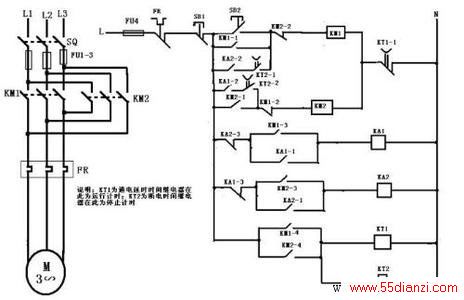

感应式双速异步电动机变速控制电路

本文介绍了感应式双速异步电动机变速控制电路的分析及接线方法。   由电动机的原理可知，感应式异步电动机的转速表达式为： （ 2-4 ）   　　由此可知电动机的转速与电源频率 f 、转差率 s 及定子绕组的磁极对数 p 有关，改变异步电动机的转速可通过三种方法来实现：一是改变电源频率 f ；二是改变转差率 s ；三是改变磁极对数 p 。本节主要介绍通过改变磁极对数 p 的方法来实现电动机变极调速的基本控制线路。

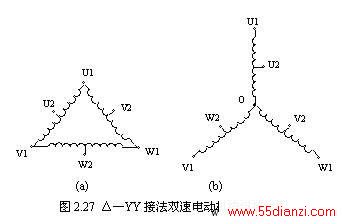

  1 变极式电动机的接线方式 变极式电动机是通过改变半相绕组的电流方向来改变极数，图 2-27 为常用两种接线图，即△ -YY 和 Y-YY 。 （ 1 ）△ -YY 连接 如图 2.27 （ a ）所示，连接成△形时，将 U1 、 V1 、 W1 端接电源， U2 、 V2 、 W2 端悬空。连接成 YY 形时，将 U1 、 V1 、 W1 端接成 Y 点，将 U2 、 V2 、 W2 端接电源。
  （ 2 ） Y-YY 连接 如图 2.27 （ b ）所示，连接成 Y 形时，将 U1 、 V1 、 W1 端接电源， U2 、 V2 、 W2 端悬空。连接成 YY 形时，将 U1 、 V1 、 W1 端和中性点 O 连接在一起，将 U2 、 V2 、 W2 端接电源。
