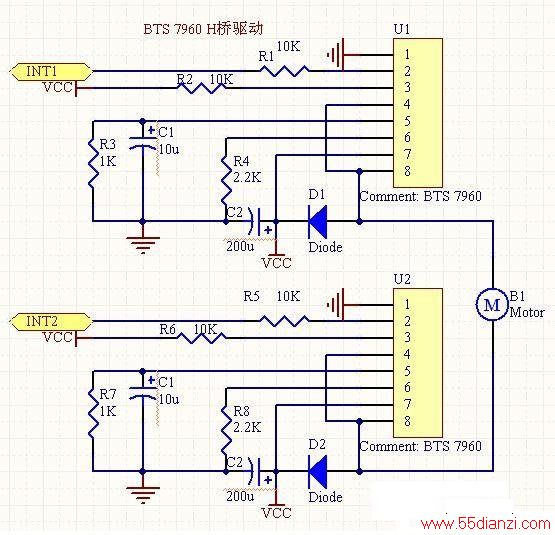

由BTS7960构成的全桥驱动电路

   BTS7960的芯片内部为一个半桥。INH引脚为高电平，使能BTS7960。IN引脚用于确定哪个MOSFET导通。IN=1且INH=1时，高边MOSFET导通，OUT引脚输出高电平；IN=0且INH=1时，低边MOSFET导通，OUT引脚输出低电平。SR引脚外接电阻的大小，可以调节MOS管导通和关断的时间，具有防电磁干扰的功能。IS引脚是电流检测输出引脚。
