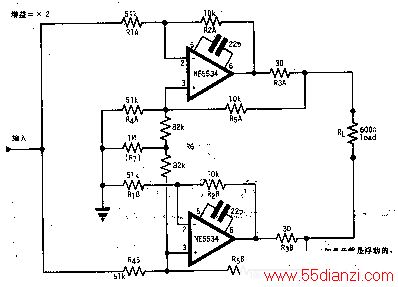

本电路提供一个“浮动的”的输出信号，也就是说，它像一个隔离构变压器绕组，无论负载的中心或两端接地，其输出幅度均保持不变。只要共态Z输出不定，就能做到这一点。这一电路由两个以推挽方式工作的电流源组成。因为每个电流源都提供不定的输出Z，所以共态输出阻抗也是不定的。把一个电阻接在运算放大器的两个非反相输入端之间，就能减小差分z输出，而对z共态没有影响。既然输出是浮动的，那么，如果负载也是浮动的，则无输出地基准电位，这样就会造成工作不正常。这种情况可通过略微降低共态Z来纠正。R 7便能完成这一功能。所有电阻器的公差应当很小，以产生良好的平衡。用±12V电源供电时，这一电路具有+24dB的增益，用±6V电源供电时则具有+16dB的增益。
