LP-LD2的激光二极管驱动电路

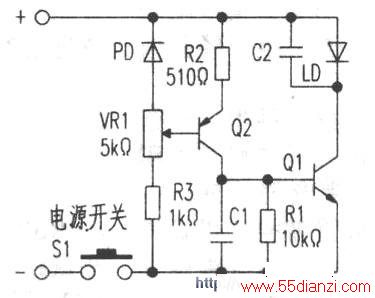

　　这是另一个廉价的激光指针器电路。虽然与LP-LD1非常相似，但它包括一些电容式的滤波（并且C2是随意滤波，没有安装），以及功率调整电位计(VRl)。不过，像签署电路一样，这没有任何绝对参考值，因此在某种程度上输出功率将依赖电池电压。有人成功把这个模块以合理的频率（上限不确定）加以调制，这可除去或者大大降低滤波电容器Cl的容量。电路图见下图。
