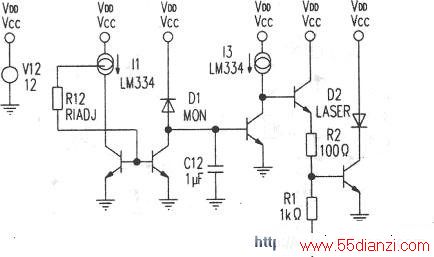

蒂姆(TIM)大功率激光二极管驱动器(TO-LDl)如下图所示。这个电路是为驱动大功率激光二极管设计的,它包括光反馈的监控嚣光敏二极管。请注意,用恒流驱动最普通的大功率二极管,但是光反馈允许对输出功率实行更精密的控制。大功率二极管可从RoithnerLasertechnik中找到有非常合理的价位。
电路的前端是电流差分放大器(很类似于使用LM2900诺顿运算放大器的方法)。我用2个晶体管以匹配电流镜,它们被安装在普通散热器上以保持相同的温度。
恒流源是LM334s。这器件便宜并且工作很好。一个用于电流镜的非倒相输入,电流调整约2mA。另一个用作共发放大器负载,电流调整到约1mA。
印版上有一个lOOμF/16V电容器,用RC缓冲器与反偏二极管并联,直接跨接在激光二极管上(图上未显示)。
