LED应急照明灯驱动电路设计方案

LED应急照明灯驱动电路设计方案

点击数:7811 次   录入时间:03-04 11:47:25   整理:http://www.55dianzi.com   驱动电路及控制电路

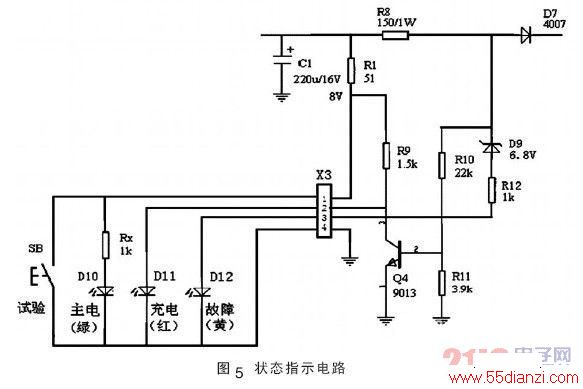

    (2)充电工作状态。刚开始充电时,充电电池电压较低,Q4 截止, 整流、滤波后的直流电压经R1、R9、D11 限流后,使充电指示灯D11(红)亮,D11 正向导通电压为1.8V,正常显示电流10~20mA;当电池电压升高到一定值时,导致D7 截止,并经R8→R10→Q4(9013)通路,使Q4 导通,从而使红灯D11熄灭。






    (3)电路故障状态。在主电供电的情况下,当电池失效或者与之串联的保险管熔断后,施加的直流电压高于6.8V 使稳压管D9 工作,再经过R12 使故障灯D12(黄)亮,D12 正向导通电压为2V,正常显示电流10~20mA。当主电断电后,故障灯D12 熄灭。

    4.3 应急转换电路设计

    当主电正常供电时,整流、滤波后的直流电压经R8、D7 限流后,给电池BT 充电;同时,该真流电压经R1、R3,对C2 充电,为应急转换做好准备,并使Q1 导通,但由于C 点电位高于A 点电位,而使D5 和Q2 截止。

    当主电由供电转为断电时,C2 上的充电压使Q1 继续保持导通状态,C 点由高电位转为低电位,使D5 和Q2 导通, 充电电池向LED 应急照明电路供电。选择蓄电池容量为3.6V/300mAh,在LED 照明电路电流小于等于200mA 的情况下, 确保LED应急照明工作时间不小于90min。在主电正常供电的情况下,闭合试验按钮SB,则模拟主电断电而进入应急照明状态,打开试验按钮恢复主电供电状态。

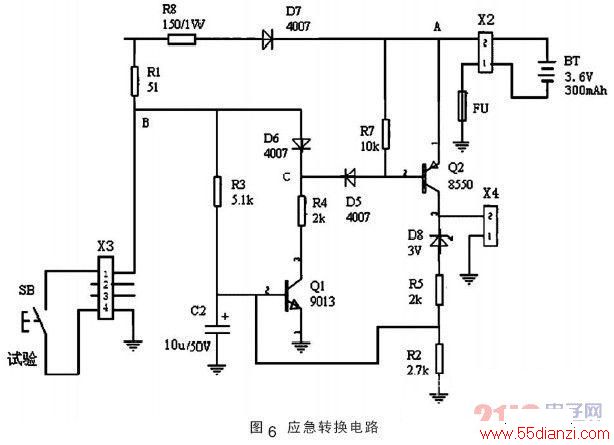

    根据上述控制要求,设计的应急照明灯的应急转换电路,如图6 所示。






    4.4 LED 应急照明电路

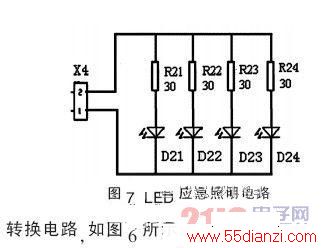

    该应急照明灯的应急照明功能是由白光LED来实现的, 由于单只白光LED 的发光亮度有限,不能满足实际要求而使用了多只LED,设计的控制电路如图7 所示。为了照明光线的均匀性,将应急照明电路做成2 块板,分布在底座的两边,每块应急照明板上均安装了4 只白光LED,每只LED 的正向导通电压为3V 左右, 正向工作电流范围为10~30mA。同时,为了避免LED 正向导通电压的离散性而导致功率消耗不均衡的问题,每只LED 串联一只电阻后再并联使用。在本设计中共使用了8 路白光LED 电路,总的工作电流不能超过200mA,即每个LED 回路的工作电流不能超过25mA, 以保证应急工作时间不小于90min。

    5 结论:

    随着LED 技术的不断发展和成本的下降,LED在应急照明及日常生活中将扮演越来越重要的角色。在开发设计应急照明灯的控制电路时,要根据国家有关标准要求,充分考虑各种光谱LED 的电光特点,从高效率、高可靠的角度出发完成LED 驱动电路设计,是保证LED 得到广泛应用的基础。
