隔离的驱动电路

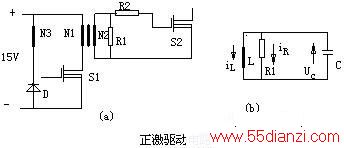

　　（1）正激式驱动电路。电路原理如图（a）所示，N3为去磁绕组，S2为所驱动的功率管。R2为防止功率管栅极、源极端电压振荡的一个阻尼电阻。因不要求漏感较小，且从速度方面考虑，一般R2较小，故在分析中忽略不计。

　　其等效电路图如图（b）所示脉冲不要求的副边并联一电阻R1，它做为正激变换器的假负载，用于消除关断期间输出电压发生振荡而误导通。同时它还可以作为功率关断时的能量泄放回路。该驱动电路的导通速度主要与被驱动的S2栅极、源极等效输入电容的大小、S1的驱动信号的速度以及S1所能提供的电流大小有关。由仿真及分析可知，占空比D越小、R1越大、L越大，磁化电流越小，U1值越小，关断速度越慢。该电路具有以下优点：

　　①电路结构简单可靠，实现了隔离驱动。

　　②只需单电源即可提供导通时的正、关断时负压。

　　③占空比固定时，通过合理的参数设计，此驱动电路也具有较快的开关速度。

　　该电路存在的缺点：一是由于隔离变压器副边需要噎嗝假负载防振荡，故电路损耗较大；二是当占空比变化时关断速度变化较大。脉宽较窄时，由于是储存的能量减少导致MOSFET栅极的关断速度变慢。

　　（2）有隔离变压器的互补驱动电路。如上图所示，V1、V2为互补工作，电容C起隔离直流的作用，T1为高频、高磁率的磁环或磁罐。

　　导通时隔离变压器上的电压为（1-D）Ui、关断时为D Ui，若主功率管S可靠导通电压为12V，而隔离变压器原副边匝比N1/N2为12/[（1-D）Ui]。为保证导通期间GS电压稳定C值可稍取大些。该电路具有以下优点：

　　①电路结构简单可靠，具有电气隔离作用。当脉宽变化时，驱动的关断能力不会随着变化。

　　②该电路只需一个电源，即为单电源工作。隔直电容C的作用可以在关断所驱

　　动的管子时提供一个负压，从而加速了功率管的关断，且有较高的抗干扰能力。

　　但该电路存在的一个较大缺点是输出电压的幅值会随着占空比的变化而变化。当D较小时，负向电压小，该电路的抗干扰性变差，且正向电压较高，应该注意使其幅值不超过MOSFET栅极的允许电压。当D大于0.5时驱动电压正向电压小于其负向电压，此时应该注意使其负电压值不超过MOAFET栅极允许电压。所以该电路比较适用于占空比固定或占空比变化范围不大以及占空比小于0.5的场合。
