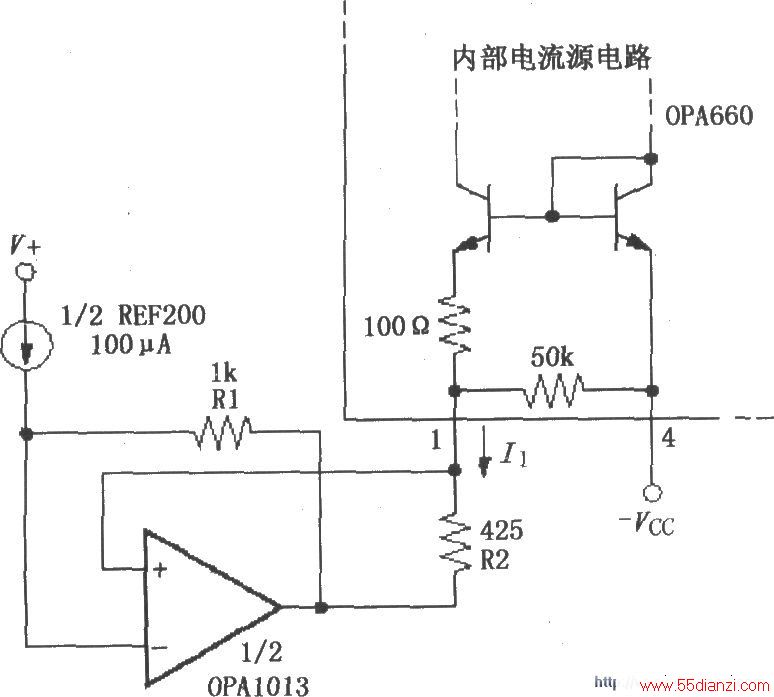

如图所示为设置OPA660静态电流的控制环路电路。采用l／2REF200基准电流源与运放OPA1013在R1上产生100mV电压，环路迫使在R2同样也产生100mV电压，OPA660总的静态电流约为85I1，I1为流出1脚的电流。由于温度对内部电流源影响很小，这个控制环路总的静态电流几乎为常数，即Io=85I1=85(10μA)·R1／R2=20mA。图中应用电路控制总的静态电流比采用外部固定电阻RQ控制总的静态电流更为精确。如需进一步对静态电流控制，建议采用自动增益控制AGC电路、AC性能动态控制电路及压控振荡电路。要求输入共模范围和输出摆幅接近V-，因此选用OPA1013。
