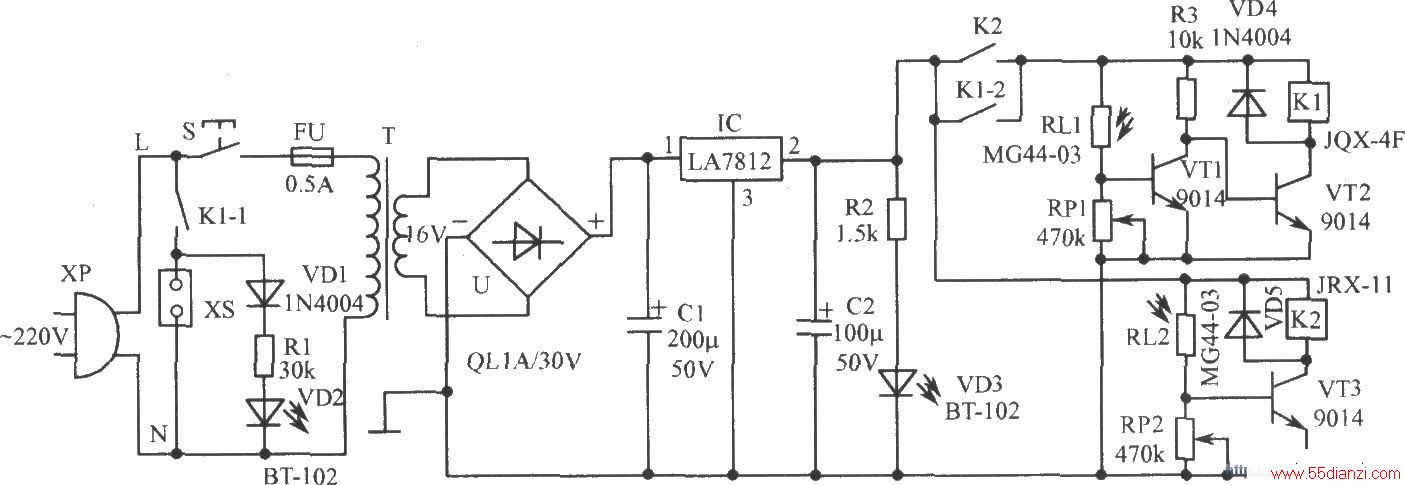

光电控制电器插座电路

此装置用普通手电筒光线作遥控指令，制作一受控电器插座，在数米距离内按动手电开关，即可控制电器插座电源的通断，使用十分方便。IC可用AN7812、LM7812、W7812等型号互换使用。VT1～VT3的电流放大系数β值约为200。RL1和RL2选用MG44-03型塑料树脂封装光敏电阻，也可用其他亮阻≤5kΩ，暗阻≥1MΩ的普通光敏电阻代替。T为8W～10W的电源变压器。
