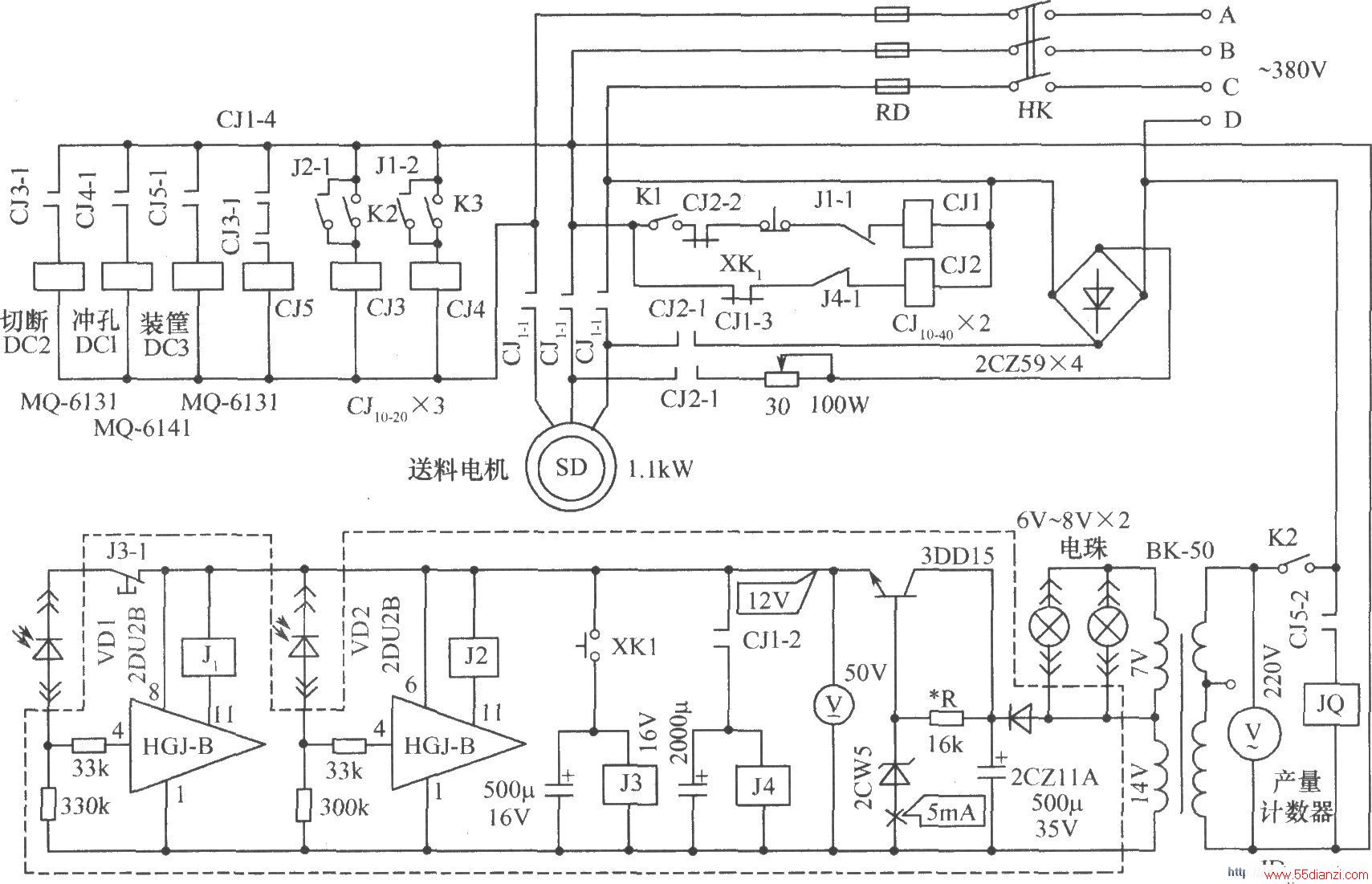

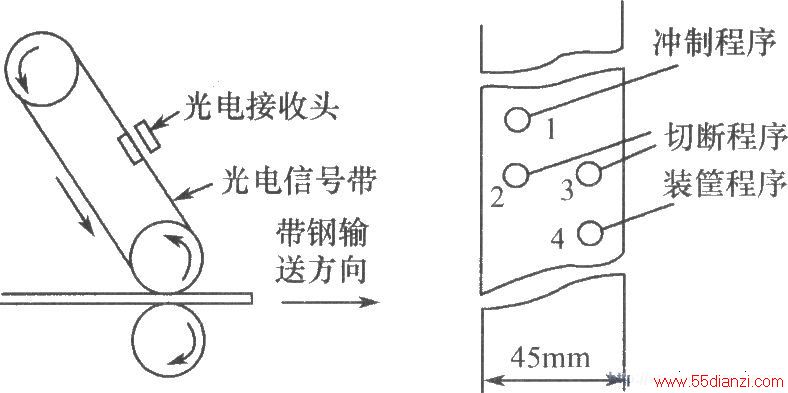

该装置是对老式冲床的改造过程中而产生的。它适用于冲制和切断以带状型钢为原料的产品,具有简易、可靠、抗干扰,能按光电信号带的信息自动加工产品等优点。该装置电路上图所示。光电信号带的跟读机构,是由两只6V~8V电珠(不必聚光)和两只光敏二极管及其附件组成。其示意图下图所示。光电信号带是用1.5mm厚的黑色胶带粘制而成。其每个程序的信息位置见下图。
本文关键字:控制器 程序 冲床 驱动电路及控制电路,单元电路 - 驱动电路及控制电路
