EL场致发光片是超低功耗，高发光率的新型发光器件，目前主要应用于显示背光源、各种广播形象宣传造型、标牌告示、夜间发光标志和室内装饰等。

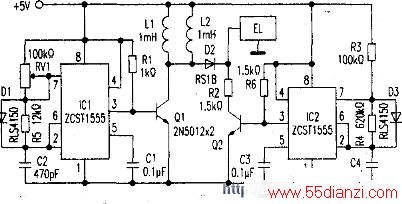

EL场致发光片呈电容特性，需要频率为200Hz~lkHz的交流高压作驱动。图示驱动电路由低功耗时基电路ZCSTl555和开关电源组成，具有体积小、噪声低、节能及效率高的特点。
驱动器分为高压形成电路和高压放电控制回路两部分。高压形成电路的时基电路ICl作控制器，产生矩形脉冲信号控制功率开关管Ql的工作状态。当ICl的③脚输出为高电平时，Q1导通，升压电感线圈L1、L2通过电流储存电能，这时升压二极管D2反偏置截止；而当ICI输出变为低电平时，Ql关断，Ll、L2产生突变高电压使D2获正偏置而导通，Ll、L2储存的电能经D2向EL场致发光片放电，使EL场致发光片端电压升至200V，时基电路IC2产生800kHz的信号控制开关管Q2不停地导通、截止，于是在场致发光片上形成幅值200V、频率800kHz的交流驱动电压，使场致发光片点亮。
EL场致发光片亮度随驱动电压和频率上升而增强，但过高的电压和频率会缩短发光片寿命，因此调整VRl和R4电阻值，可改变时基电路输出控制脉冲的占空比，从而调节驱动电路输出电压和频率，使EL场致发光至合适的亮变。
