350W电动车无刷电机控制器电路

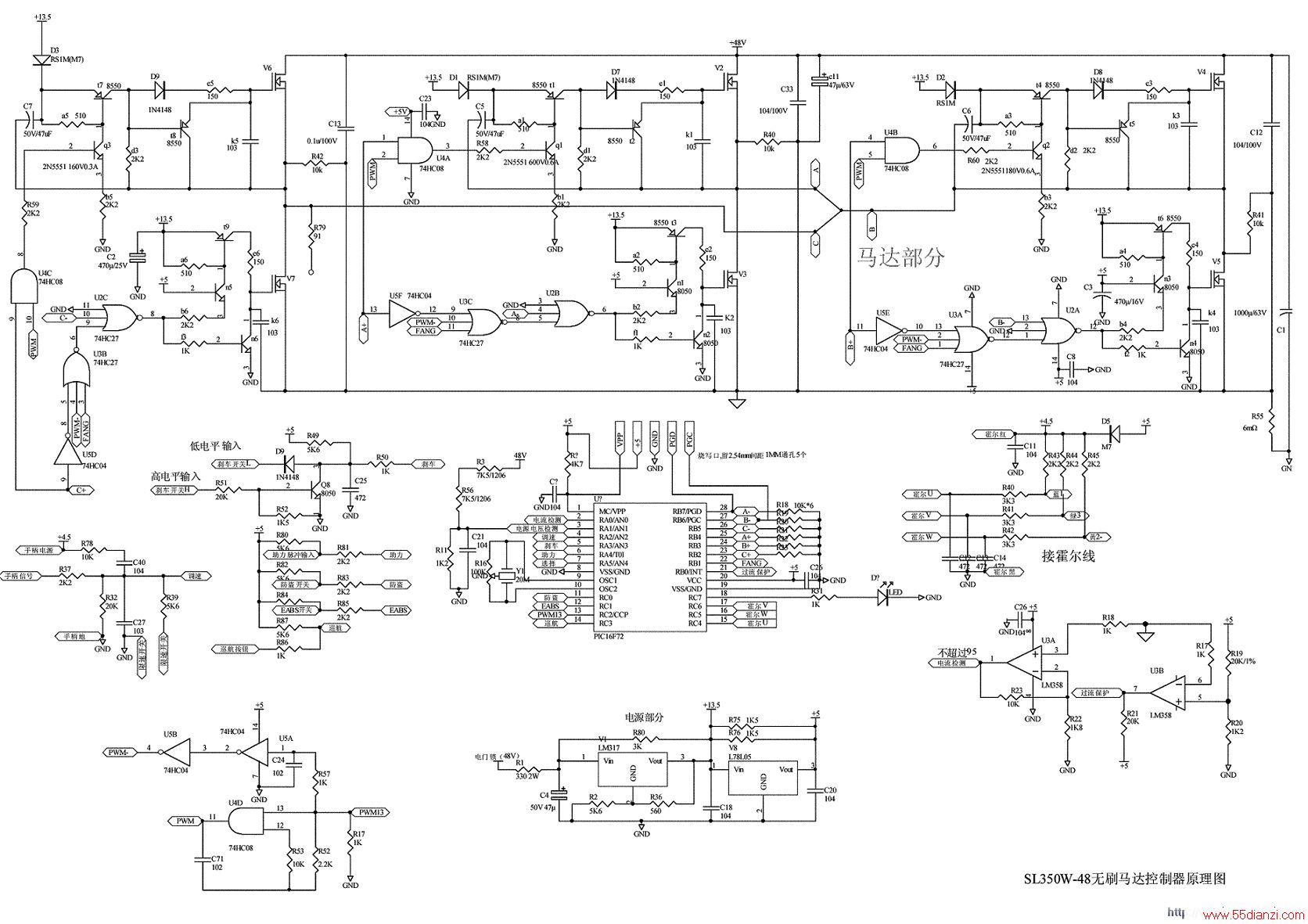

   自电动车用无刷电动机问世以来，其控制器发展分两个阶段：第一阶段为使用专用无刷电动机控制芯片为主组成的纯硬件电路控制器，这种电路较为简单，其中控制芯片的代表是摩托罗拉的MC33035,这个不是这里的主题，所以也不作深入介绍。第二阶段是以MCU为主的控制芯片。在MCR版本的设计中，揉和了模拟、数字、大功率MOSFET驱动等等许多重要应用，结合MCU智能化控制，是一个非常有启迪性的设计。下图是一应用最广泛的以PIC16F72为智能控制中心，350W的整机电路为例,整机电路.

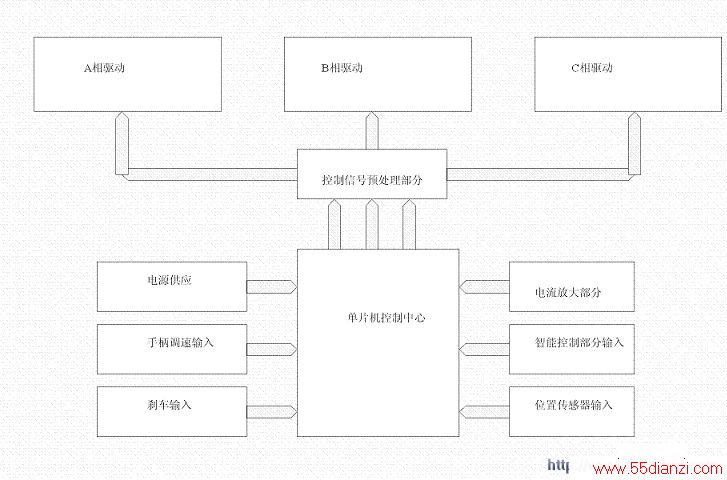

   其简化成框图如下图所示,以方便读者更好的理解此典型无刷电机控制器电路.
