IR2117是美国IR公司专为驱动单个MOSFET或IGBT而设计的栅极驱动器,它采用高压集成电路技术和无闩锁CMOS技术,并采用双直插式封装,可用于工作母线电压高达600V的系统中。其输入与标准的CMOS电平兼容,输出驱动特性可满足交叉导通时间最短的大电流驱动输出级的设计要求。其悬浮通道与自举技术的应用使其可直接用来驱动一个工作于母线电压高达600V的、在高边或低端工作的N沟道MOSFET或IGBT。

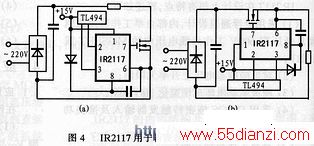

IR2117的结构及特点决定了它可用来驱动一个高端或低端MOSFET或IGBT,图4给出了应用IR2117驱动MOSFET而设计的斩波器的系统原理图,图中PWM的脉冲形成由专用集成电路TL494来获得,VB应用自举技术获得,图4(a)与图4(b)分别给出了IR2117用来驱动高端和低端MOSFET的主电路原理图。
