提供恒定发光度的LED驱动器

图1所示电路的输出电流在1.2~1.5V的输入电压范围内几乎是恒定的，并对晶体管的增益变化不敏感。晶体管Q1和Q2组成一个非稳态触发器。R1和C确定Q2的导通时间。在Q2导通期间，Q1截止，Q1的基极电压和电感器L中的电流逐渐升高。当Q1的基极电压达到大约0.6V时，Q1导通，而Q2截止。这种转换在电感器L中引起"逆转"动作。电感器两端的电压极性相反，存储在电感器中的能量以下降的脉冲电流形式传送给LED。在逆转期间，LED两端的电压几乎是恒定的。黄色LED的电压和白色LED的电压分别约为1.9V和3.5V。当流过LED的电流降低到零时，Q2集电极电压急剧下降，这一电路条件触发下一个周期。作为合理近似，假定Q2的饱和电压接近0V，且LED的正向电压VD恒定不变，你就可以很容易地推导出流过LED的平均直流电流：

乍一看，IAVE与VIN的关系极大。但是，仔细研究对数项后发现，只要适当选择VB，对数项就是VIN的锐降函数。因此，对数项可以完全补偿公式中的VIN2项。这种补偿正是二极管D1与Q1基极串联的目的所在。该电路可驱动高亮度的黄色LED或白色LED。表1示出了为这两种颜色LED选用的合适元件。表1还示出了在VIN=1.35V时的某些测量结果。因为在逆转期间白色LED两端的电压从3.9V下降到3.1V，所以电容器C会从基极可得到的电流总量中吸收电流。这种吸收作用也许会在电感器L中的电流降低到零之前重新触发电路。增加R3和 D2可解决这个问题。在逆转期间，流过R3的电流可补偿电容器C吸收的电流。

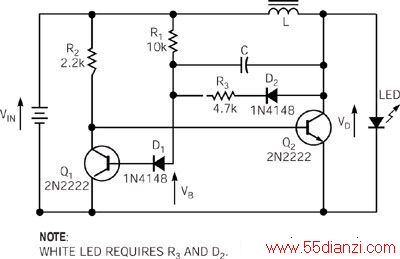

图1  这一电路可为白色LED或黄色LED提供实际上恒定的发光光源。
