采用XR1075构成的音响功放电路

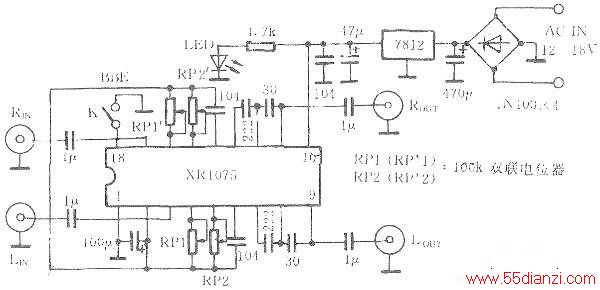

　　下图是XR1075成品板电路加装于各种音响系统，适当调节高频解析力增强和低频补偿即可大大改善音响效果细节层次，令声音更真实自然。下面推荐如下的组装功放方案（可根据自己的喜好适当增减）：音源(CD机、VCD机等)→QS7779虚拟环绕电路→XR1075BBE电路→音调音量控制电路（如LM4610N、UPC1892、BA3854或由运放装的及M65831卡拉OK甲类前极板等）一前置放大（注意组装时合理调节放大倍数，前置也可不用）→一体化功放板（如TDA7294×2型、LM3886×2型、LM4766×1型等），另再配一只环形变压器等就可以了。组装时要注意采用一点接地法，滤波电容容量要大，这样既可解决交流噪音问题，又满足了大动态的需要。
