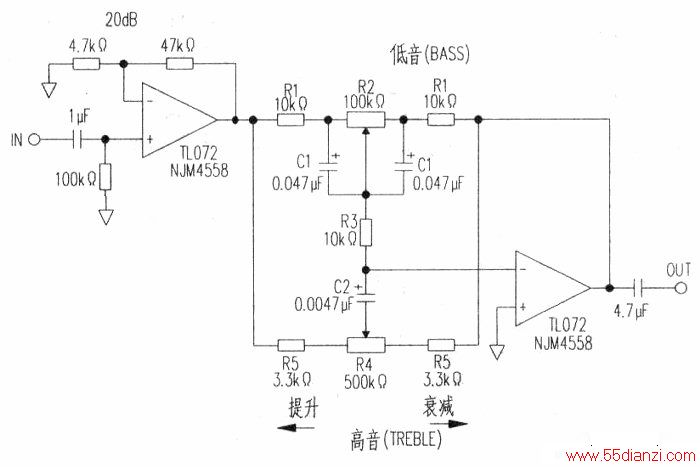

下图是能对低音和高音分别进行衰减或提升的音调控制电路。前面的运算放大器构成缓冲器起阻抗变换的作用，后面的电路是音调控制电路。由于在负反馈电路中包括有确定放大器频率特性的元器件，所以被称之为NF型音调控制器。
该电路的负反馈量是随音调特性变化的，所以放大器的基本特性也随之发生变化。为了获得良好的特性，所使用的运放必须具有足够大的环路增益．可以选用TL072和NJM4558等通用运放。
另外，电阻应使用金属膜电阻，电容器应使用薄膜电容器。通常，音调控制的效果大多数在100Hz处应有±l0dB的变化，但实际应用时应视使用目的的不同而有所差别。
该电路最大电平的可变范围设计为在20Hz、15kHz处有±20dB的变化。

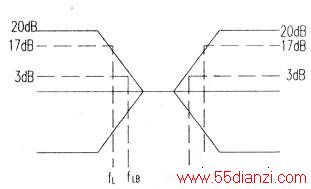

下图是音频控制电路的频率特性，图中的fL、fLB、fH、fHB等四个频率可以根据图1中的电路元件参数用下式求得。
在设计该音调控制电路时将不发生振幅变化的频率中心设定在比lkHz还低的地方。
音调控制电路的音调控制量为±20dB，低音振幅可变的频率范围为34Hz～340Hz，高音振幅可变的频率范围为lkHz～l0kHz。供电电源电压为±15V，电路的消耗电流不大于l0mA。
