TA-F333ESL功放前级放大电路

　　索尼TA-F333ESL HIFI功放虽然属于90年代初的机器，但是效果可不是一般的机器可以比的，在人声的表现方面清晰自然，低频动态处理非常到位，标称额定功率125W*2，放大部分采用4对场效应功放管，在当时也算是不惜成本的了。这次带来它的前级放大和音调部分电路，由于线路并不复杂，想仿制的朋友也不妨试试。

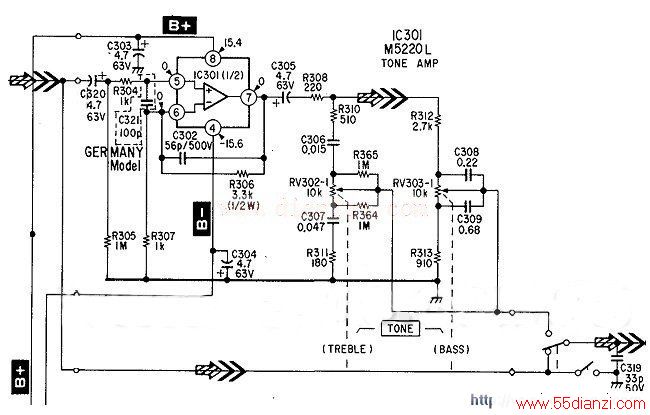

　　电路图如下：

   　　OP运放采用了三菱公司出品的M5220L，从各个参数都可以看出这个IC是M5218的升级版，转换速率达到6.5V/us 。M5218当年在日系机器中使用也是比较广泛的。L的后缀代表单列直插的封装形式。在日系的运放中相同型号L单列封装的性能比一般双列的要优胜一筹。

　　为了达到HIFI的音质，该音调部分并非常见的反馈型电路，而采用了无源式的音调控制，所以这一部分对材料的要求也相对较高。
