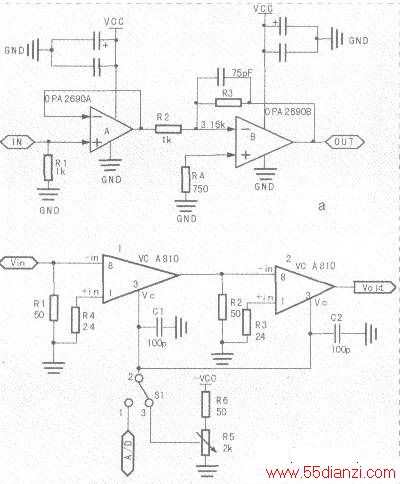

由于宽带直流放大器要把输入信号放大60dB，所以前级的低噪声就显得尤为重要。实际调试中发现，前级如果有1mV的波动，则会引起后级的自激，系统很不稳定。另外，系统要求在直流到10MHz范围内带内起伏要足够小，这就要求前级处理时幅频特性要平稳。所以，我们最后选择了具有低噪声和高带宽特性的OPA2690做最前级的处理，把信号放大到适合增益可变放大器处理的幅度，同时加电容进行补偿，尽量减小带内起伏。由于OPA2690是双运放，于是第一级做跟随器同时具有匹配阻抗的效果，第二级放大10dB方便后级处理，如下图(a)所示。
程控放大模块是系统的核心之一，同时这里也是数字和模拟结合的地方。为了减少数字信号对模拟信号的干扰，我们采用光电耦合器将数字和模拟彻底分开，实际调试发现，效果明显。另外，刚开始制作时，两级之间没有进行50欧姆的阻抗匹配，调试中发现，容易引起系统的自激，而阻抗匹配后效果变好，如下图(b)所示。
