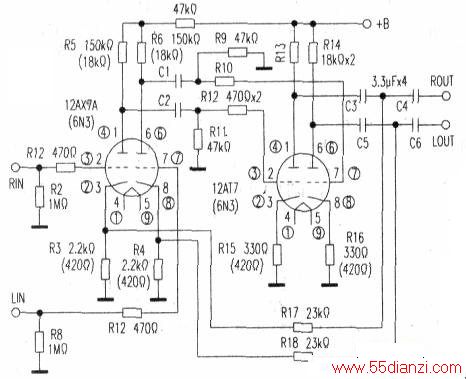

购得一块“马蹄诗”电子管前置放大器电路板。电路图如下图所示。第一级由12AX7A担任，第二级由12AT7担任。由于手上没有12AX7A和12AT7，决定用价廉物美的6N3替代。12AX7放大倍数较高，95左右，6N3放大倍数35左右。电路结构不改，只调整电路参数。
原前置放大电路如果要用6N3取代12AX7和12AT3，需要重新设计静态工作点。6N3的特性参数见表1。改造电路首先娶确定屏极工作电压。
选用一台报废CD机的机箱作为前置放大器的机箱。

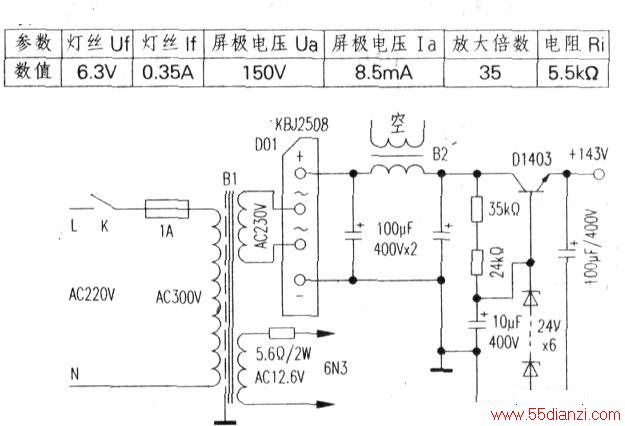

该板原配套的电源变压器绕组电压如下图所示，一次侧输八电压为200V和230V两个档上切换。由于12AX7的屏极工作电压为250V，而6N3的屏极工作电压为150V，所以改变变压器的用法。300V绕组作为初次，输入交流220V030V绕组作为二次侧输出绕组。该变压器有两种灯丝电压12.6V和6.3V，由于用300V绕组作初级，6.3V绕组电压将下降到5v左右。12.6V绕组电压下降到10V左右。6N3的灯丝电流为0.35A，2个灯丝0.7A左右，用电阻降压得到6.3V电压,R=(10-6.3)/0.7=5.2Ω，取6Ω。
利用健伍DP-SSOGS的电源变压器一次绕组作滤波电感，组成L-C竹型滤波器。电子管前级放大器对电源要求很高，很多文章介绍用电子管作整流和稳压，这样做成本高而且很麻烦。其实电子管整流和半导体二极管整流都是将交流变为直流，对音质影响不会太大。同样，用电子管作稳压调整管和用半导体三极管做调整管的效果，笔者认为是半导体三极管更好。
整流桥用的是电磁炉拆机件KBJ2508，25A/800v，满足要求。串联型稳压电源调整管用彩电电源调整管D1403，主要参数为1500V/12A，满足要求。稳压管100V以上很难找到，采用24V稳压管串联方法来获得所需要的稳压值。
具体做法如下：按照电子管电源变压器安装孔尺寸钻4个φ4mm的孔，用于固定电源变压器。整流桥D01和电源调整管钻孔固定于底板上，注意D1403要加绝缘云母片。3个100μF/400V滤波电容用AB胶脚朝天粘在底板上，用1.5mm2多股铜芯线连接好。6个24V稳压管串联焊接在一起后，套麻皮管绝缘，通过D1403悬空安装。R01与R02串接在一起，也套麻皮管悬空安装。这个稳压电源效果非常好，只要改变稳压管的稳压值即可改变输出电压。
6N3静态工作点计算两级放大电路的屏极电压都选定为143V．屏极电流8mA,在6N3的特性曲线上作负载线，负载电阻RL=143V/BmA=17.SkΩ．取18kΩ。
这条直线就是Ua=150V，RL=18kΩ的负载线。负栅压取一1.25V，与负载线相交点对应的电流为3mA。那么，工作点对应的阴极电阻为Rg=1.25V/3mA=0.416kΩ，取420Ω。第二级放大电路和第一级放大电路一样。6N3的放大倍数在35左右，反馈电阻调整为15kΩ。
安装电路板安装在原CD机电路位置，在CD机底板，按马蹄诗电路板安装孔尺寸钻4个φ4mm的孔，垫在底板和电路板之间，以免电路板碰到底板oCD机原来2对输出插头作前置放大器的输人和输出插座。
该前置放大器开机听不到噪声，原因为变压器远离电路板，滤波电容量大，有L-Cπ型滤波电路，最主要是采用了稳压电源。把该前置放大器搭配在自制的250W+250W纯甲类功放，效果相当好。提高了控制力度，动态范围更大，音质保持了原机的甜美音色。由于12AX7与6N3管脚排列不一样，重新按6N3管脚连接。
