响应速度高的放大电路

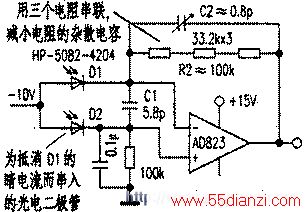

　　附图是响应速度高的放大电路。由于光电二极管的阳极加有一10V的偏压，所以即使是在没有光的状态下仍会有暗电流产生。

　　为了抵消此状态下的暗电流。如图所示的那样，在同相输入端串入一个具有相同特性的光电二极管。并对该光电二极管采取遮光处理。产生出同样大小的暗电流。就可以抵消反相输入端的暗电流。

　　通过电路设计，当光电二极管流过的电流为100μA时（最大值），放大器的输出为10V。

　　负反馈电阻的设计值为100kΩ。在实际安装时考虑到使电阻的杂散电容尽可能的小，所以用了三只33.2kΩ的电阻串联。

　　C2是陶瓷半可变电容器（1.5pF），调节该电容器的容量使放大器的脉冲响应最佳。该电路的带宽约为2MHz，可以在90dB的动态范围内对高速变化的光进行测量。
