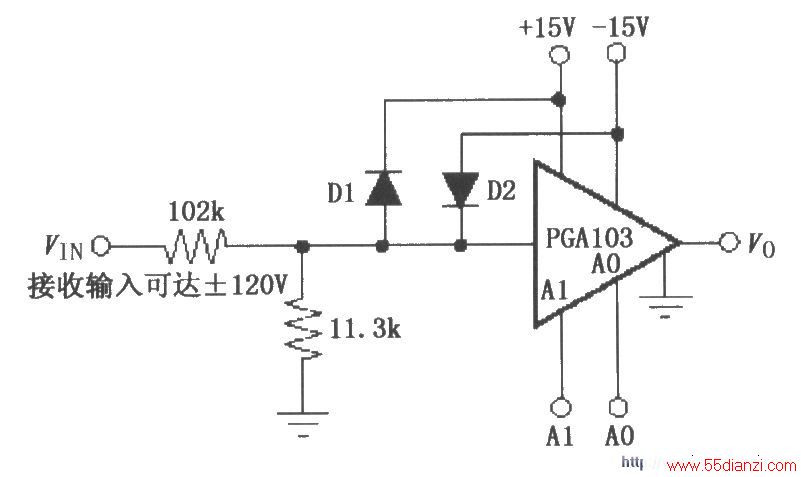

如图所示为由PGA103构成的宽输入电压范围放大器。11.3kΩ与102kΩ电阻组成分压电路，分压比约为1／10，如当输入电压120V时，经过分压后加到PGA103输入端的电压只有12V，因此可以宽电压输入。同时，二极管D1、D2(取1N4148)起到双向钳位作用，使输入PGA103的电压为±15～士0.7V。
