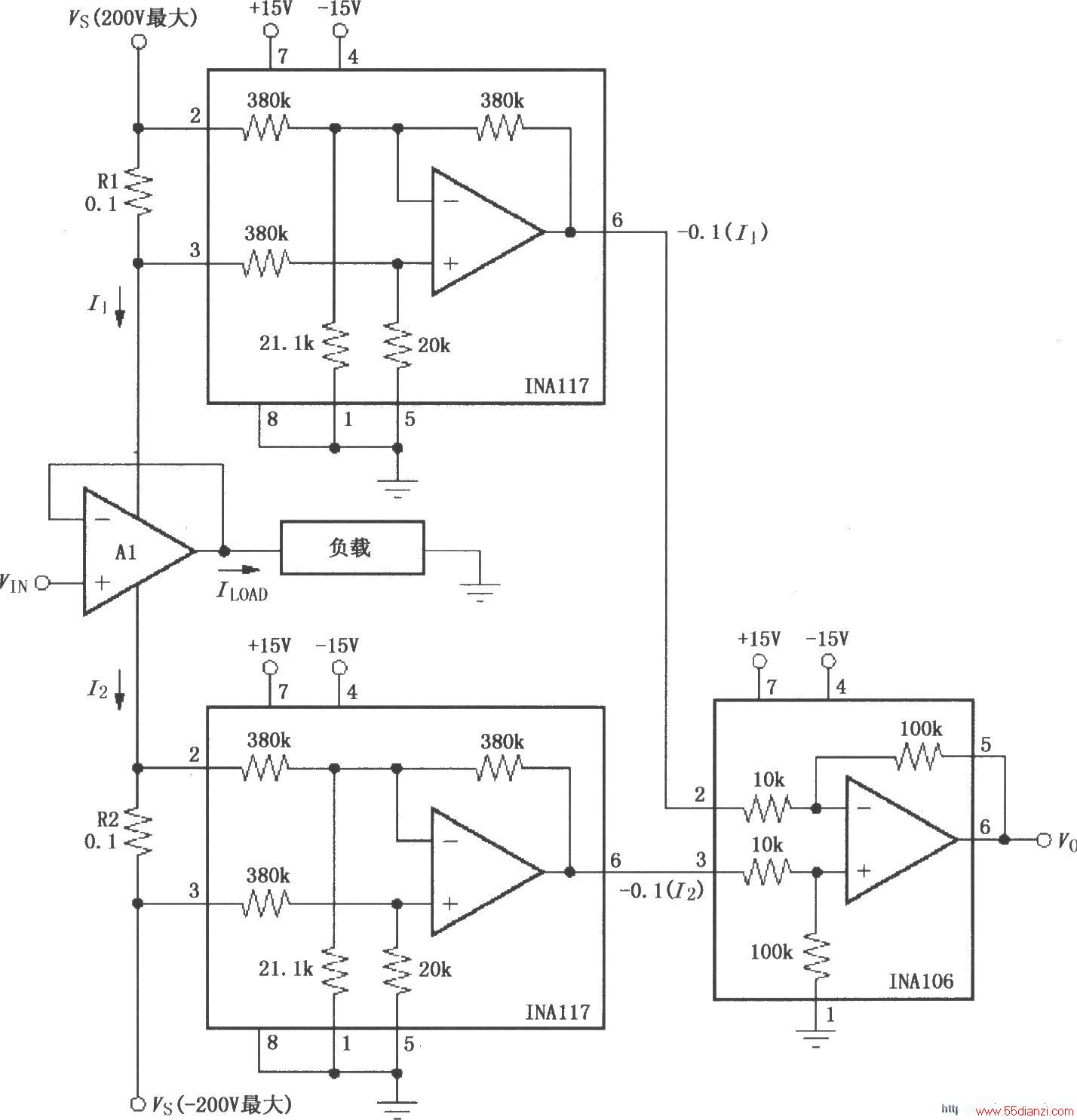

如图所示为利用INA117组成的负载电流测量放大器。运算放大器A1构成电压跟随器,起到信号源与负载隔离的作用,电源±Vs对A1供电,VIN经A1后加到负载上,即负载的供电电流由A1提供。分别将R1和R2串联到电源±Vs对A1的供电回路作为取样电阻,用于检测流过电阻的电流。根据“结点电流定律”,ILOAD=I1-I2,两个取样电阻两端电压分别反映了ILOAD的大小,也就是反映了JLOAD 的大小。将取样电阻两端电压输入两个INA117,由INA106放大10倍后输出。
