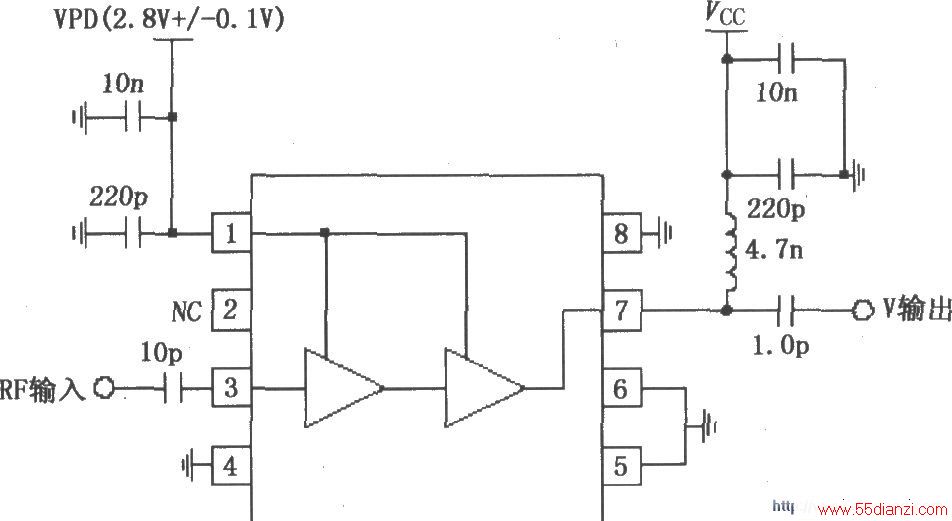

如图所示为由RF2324构成的1880MHz内部集电极偏置放大器应用电路。射频信号(RF)由3脚输入，经过前置放大器、末级功率放大器放大后由7脚输出。3脚与内部放大器直接耦合，因此外加一个10pF的隔直耦合电容，在1880MHz工作时匹配阻抗为50Ω。7脚为集电极开路的输出端，可以通过扼流圈或匹配电感接到电源VCC，该脚典型匹配阻抗为50Ω，外接输出匹配网络使放大器输出阻抗与之匹配，以获得最大输出功率和效率。1脚为功率降控制端。当VPD=2.8V±0.1V时(IPD典型值为8.5mA)电路工作；当VPD<0.9V时电路关闭。VPD要求外加RF旁路电路。
