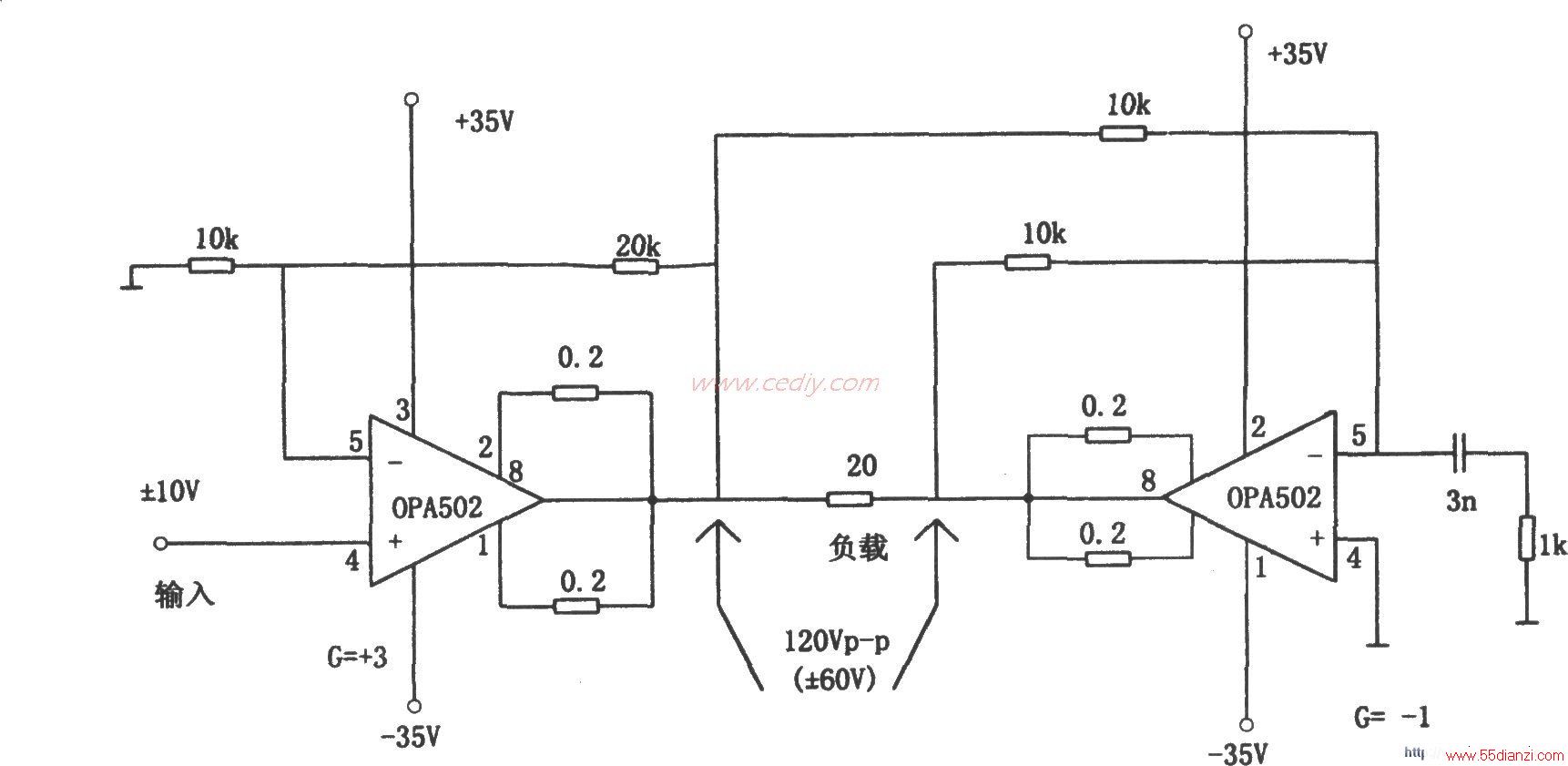

如图所示为OPA502构成的桥氏驱动电路。
左侧的OPA502采用同相输入方式，因而其输入电阻极高，输入信号直接送入同相输入端(引脚4)，其正、负输出端外接的限流电阻RCL=0.2Ω，因而输出电流的限定值为4A。在图示参数的情况下(反馈电阻为20kΩ，反相端到地的电阻为10kΩ)，其电压放大倍数为3。左侧OPA502的输出电压除了送到负载(20Ω的一端外，还经过10kΩ的电阻送入右侧OPA502的反相输入端。由右侧放大电路图可知，其电压放大倍数为-1，即其输出与左侧相比为：幅度相等，相位相反。这一输出信号直接送到负载的另一端。若输入信号为±10V，则负载两端的驱动电压为±60V，当负载电阻为200时，其上的电流为±3A，负载功率为180W。右侧OPA502的反相输入端到地之间外接2nF电容和1kΩ的电阻，这一RC网络具有抑制高频自激的作用。
