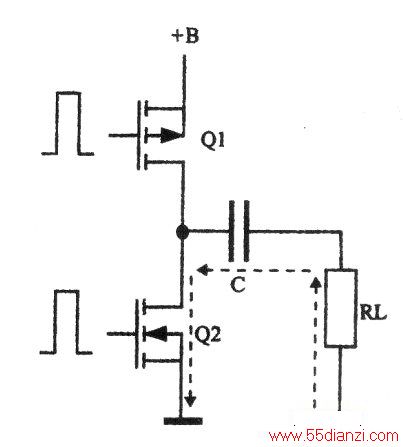

①由1只P沟道MOS管Ql和1只N沟道MOS管Q2组成的互补型共源极单端推挽功率放大电路如下图所示。与共漏极单端推挽功率放大电路不同的是，两只MOS管的漏极连接在一起作为输出端。
此电路类型对应共发射极单端推挽功率放大电路，其电压、电流、增益、阻抗特性也相似于共发射极单端推挽功率放大电路，既具有共发射极功率放电电路电压增益高、电流增益大、功率增益大的特性，又具有输出阻抗高的优点，同时具有MOS管的稳定性、温度特性好等一系列优势。输出阻抗高正好减少了高压变压器的升压比，把这样的功率放大电路作为背光板电路的功率放大是非常有利的，而且对高压变压器的制造要求低，特别是高压变压器初级绕组可以采用比较细的线径绕制，效率也较高。所以，目前各国生产的液晶显示屏背光板电路上的功率放大电路，无一例外地采用此种电路。
②Q1和Q2的激励工作原理、导通状态，工作过程如下。
当输入方波为负时，，Q1（P沟道）导通，Q2（N沟道）截止。此时，电流由B+经Q1一C一RL流通，负载RL上电流的方向是由上向下。
当输入方波为正时，Q2导通，Q1截止。此时，电流经RL—C—Q2流通，负载RL上电流的方向是由下向上。这样，输入方波不断变化，Q1、Q2就不停地轮流导通，负载RL上的电流方向也就不断变化，完成放大作用。
③虽然互补型共源极单端推挽功率放大电路的两只功率管栅极激励信号的相位、幅度相同，但是直流电位差很大，必须采用两个激励信号源。这就造成了前端激励电路繁琐、复杂。不过没关系，因为现在的背光板功率放大的前端激励均采用集成电路，在设计时一次性完成，多增加几只输出引脚就行了。
生产厂家只要考虑设计生产优秀的液晶屏，背光板激励集成电路可以根据电路的需要专门由集成电路生产厂家来完成。

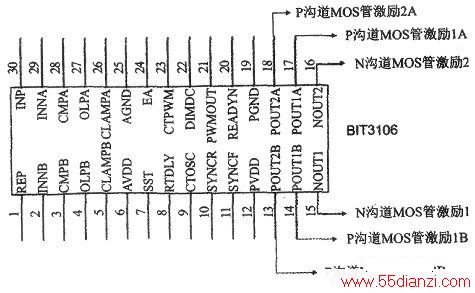

④我国台湾硕颉公司专门为背光板生产的BIT3106型激励驱动控制集成电路，如下图所示。其有多路不同的激励信号输出，可以应用到具有6～8只CCFL（冷阴极荧光灯）背光灯管的液晶屏背光板上，作为前端激励控制集成电路。该集成电路13～18脚输出的都是功率放大电路激励信号，支持P沟道MOS管的有4只引脚，支持N沟道MOS管的有2只引脚，可以对多组全桥功率放大电路进行激励控制。
上述互补放大电路中，由1只N沟道MOS管和1只P沟道MOS管分别放大信号的正半周和负半周，上、下管必须对称。为了应用上的方便，可以把两只功率相同、参数相同的互补完成功率输出的MOS管集成在1个模块内，组成1个专门供单端推挽功率输出电路应用的模块，有标准的封装、良好的参数配对，省却了选管、配对的麻烦，非常方便，目前国内外应用非常普遍。
MOS对管内部原理及外部引脚如下图所示。几乎所有的MOS对管模块都是一样的引脚排列，如果修理中检测到此模块损坏，没有原型号更换，可以通过手册查找耐压、电流、功率、频率特性类似模块直接代换。
