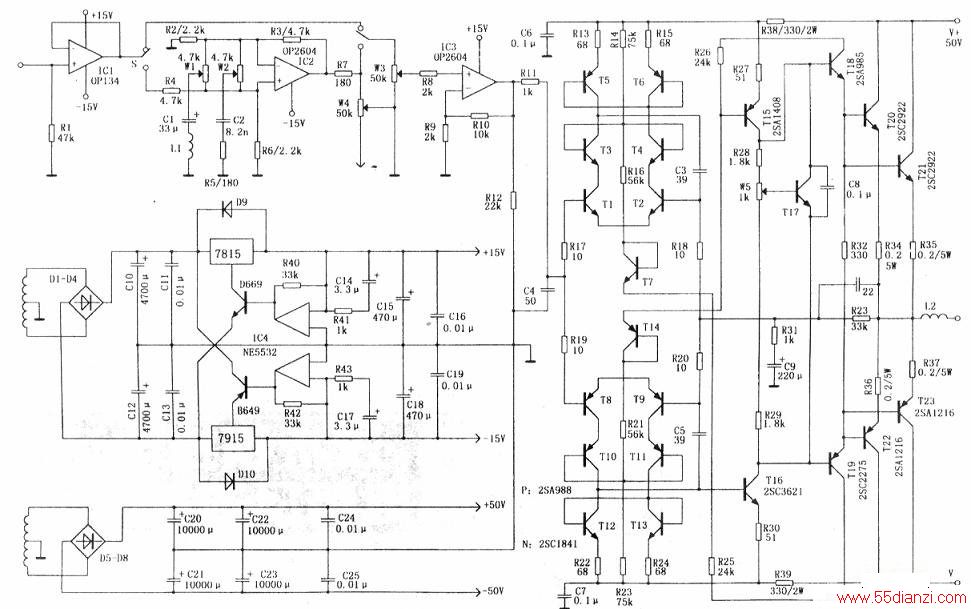

根据实物绘出原理图下图所示。要注意的是图中只画出了一个声道，另一声道与此完全相同，电源为两通道公用。该功放板前级设计不俗，IC1选用了当今顶级单运放OP134作为信号缓冲。OP134失真小于0.00008%．噪声低于8nV/Hz，用它作前级缓冲级的电压跟随器，可将噪声减至最低，以满足HI-FI功放的苛刻要求。前级音调网络设计不同寻常，由lC2、W1、C1、L1等组成低音调控电路；由IC2、W2、C2、R5等组成高音调控电路。W4为左、右通道平衡电位器，W3为音量电位器。因此，该板音调网络低音力度好、高音清脆、层次丰富。加之它采用了久用不衰的极品运放OPA2604，所以噪声低、信噪比高、具有良好的选频特性。IC3作为该功放电压放大级，放大倍数约6倍，同样采用了OPA2604，因此不但噪声低、保真度高，而且可与任何后级接驳。为了满足那些喜欢返朴归真、崇尚真正音乐的发烧友，该线路板还设置了直通开关，以高保真地还原原汁原味的音频信息。
末级功率放大级为全对称OCL电路，它把差动放大、激励、复合功率放大等以全对称互补形式设计，因此工作点十分稳定、对称性好、保真度高，难怪开机时听不到冲击电流声。
T1、T2和T8、T9为差动放大输入级，T7、T14是它们的恒流源。T3、T4和Tl0、T11是增阻电阻，用以提高信噪比和内阻。T5、T6和T12、T13是一对电流镜。T3、T5及Tl0、T12可降低T15、T16因饱和过载而引起的削波失真。T15、T16是正负电压放大管，T17是偏流及温度补偿管。
从图中可以看出，功率放大器选用了一些发烧名管，如前级的2SA988／2SC1841(120V、50mA、0.5W、100MHz)和2SC3621/2SA1408(150V、1.5A、15W、140MHz)等。推动级C2275／A985着名低噪声发烧对管，主要参数150V、15A、25W、200MHz。
而末级输出的两对功率管则为三肯皇牌对管2SC1216/C2922(180V、17A、200W、60MHz)，因此实现2x150W轻而易举。
电源设计也独具匠心，用两对红宝石10000μF电解为功放级提供了源源不断的能源。前级则采用松下改进型伺服电源提供运放用的土15V电压。这也是OP134、OP2604最理想的电压范围，对整机出色的发挥起到了一定作用。
有兴趣的话按图制作，几乎不需复杂的调试即能正常工作。需注意的是功率放大对管耍严格配对，最好精度达±1%。除图中标注的电阻功率外，其它电阻全部选用114W五色环金属膜电阻。R34．R37最好选用无感电阻，精度控制在±3%之内。无极性电容以MKP、MKT最佳。电位器的选择至关重要，普通电位器噪声大、平衡度差，最好选择ALPS精密电位器。
装配检查无误后，调整W5使输出管中点电位为0，即可正常工作。
