采用电压密勒式高低压供电的120W+120W功放电路

采用电压密勒式高低压供电的120W+120W功放电路

点击数:7253 次   录入时间:03-04 11:55:44   整理:http://www.55dianzi.com   音频功率放大-放大器

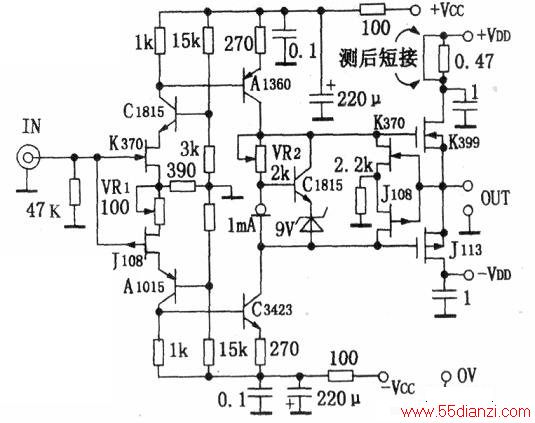

  电路原理见下图。这是一款无反馈的功率放大器,其突出特点是采用电压密勒电路。电压密勒电路就是在功率场效应管的输出中引入局部反馈,增添一对工作于零偏压的结型场效应管,使整体电路稳定工作而不使用对音质有负面影响的深度负反馈。

120W+120W功放电路



  在本电路中,场效应管输出级的电流调得比较大,接近1A,即工作于所谓黄金功率时(30W左右)处于纯甲类放大,又由于其前置放大供电高达±50V,所以最大功率为120W是毋庸置疑的。由于功耗大,输出级必须加足够的散热,每声道至少要用包络尺寸约1200cm3专用散热器,用仪表风扇风冷则更好。

  在前置级由于结型场效应管的耐压较低,故在第一级的电压放大单元中使用共源共基电路。为进一步减低交调失真与电源引起的噪声,在该级还接有由发烧级电容组成的RC滤波器。在输出级的正负电源对地间加接有1μ方形WIMA电容,这几项措施的设立可使测试时方波输出波形的振铃最小。

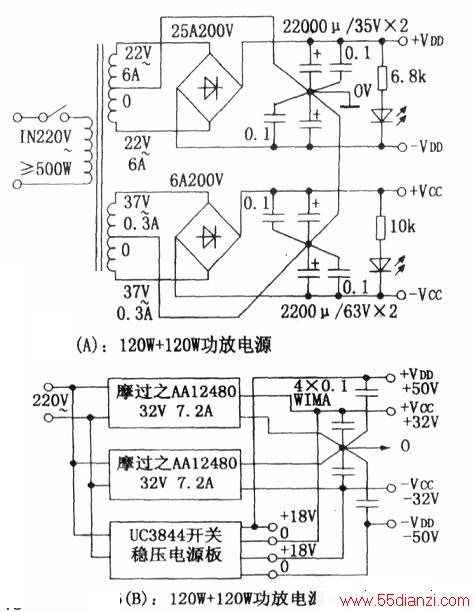

  本功放的电源有两种选择(见下图):使用传统电源见A,使用开关电源见B。使用开关电源时的最大功率能轻松达到150W+150W,且噪声极低。

  本电路必须细致调整方能发挥最佳效果,具体方法如下:

  首先在输出级的电源电路中串接10Ω10W的电阻,并将板上的微调电阻VR1、VR2调至最小,接通电源,测中点电压在2V以下,10Ω电阻两端在10V以下。如果电路正常即‘可短接10Ω,调整空载电流。调整VR2使0.47Ω端电压为0.47V(即空载电流约1A).调整VR1输出为OV,稍后再测0.47Ω端电压是否为0.47V.再调VR1、VR2,如此反复几次即可。

  这时接人信号源与音箱,带有浓浓“胆”昧的音乐徐徐升起,令人乐而忘返。

高低压供电
