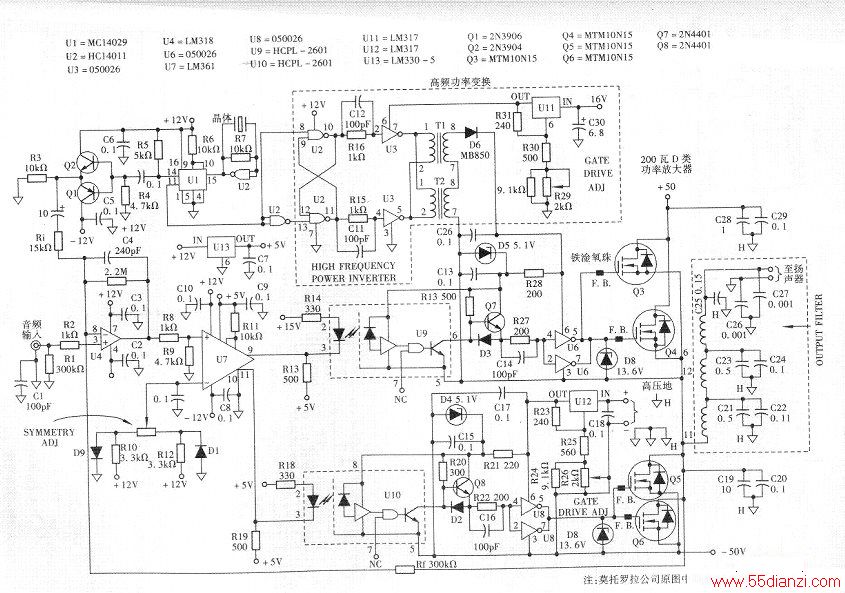

下图为输出功率达200瓦的高效开关放大器。U2与石英晶体组成2MHz的高稳定、高精度时钟，经U1八分频后获得稳定的250kHz载频。Q1、Q2推挽电路对250kHz载频进行缓冲并提供低阻抗的输出能力。U4组成高增益放大器和积分器，其反相输入端接受250kHz方波，然后转换成三角波输出。U4的同相输入端输入音频信号，并将其放大。音频信号和三角波信号一起，随后被送入比较器U7的同相输入端，与U7反相输入端的一个直流基准电平进行比较，在U7输出端形成一个脉宽调制(PWM)信号。U7为差分输出，它从⑨脚和⑩脚分别驱动高速光电耦合器U9和U10，使PWM驱动信号与高压输出级隔离。两只光电耦合器U9、U10分别经跟随器Q7、Q8后驱动U6、U8为高速、大电流的反相器，由它们驱动Q3、Q4和Q5、Q6功率MOSFET，进行大功率的开关放大。Q8、U8等器件从三端可调稳压器U12的输入电压比-50V高20V，即-30VoQ7、U6等器件从由U11、RS触发器U2、高速大电流反相器U3、脉冲变压器Tl和T2及二极管D6等构成的高频功率变换电源中获得电源。因为要求Q3、Q4的输出摆幅能达到电源电压，其VGS，应更高，故Q3、Q4的前面驱动部分要使用高频电源变换电路来形成自举电源。
该功放在+50V到-50V的范围内进行开关放大。低通滤波器为六阶B（巴特沃兹）LPF，用以解调音频，并滤去载频和高频成分oRf为反馈电阻，放大器的增益为Rf/Ri，为20倍。放大器的技术特性为：输出连续功率200W（4Q负载），频率响应20Hz~20kHz（+0.5/-l.OdB），交调互调失真<0.5%．额定输出时的输入信号1.5V（有效值），信噪比69dB，转换速率6.6V/μs。
PWM型的D类功放在50年前就已问世，原先需要繁杂的分立元件、通用元件制作调制电路，现在由于集成电路技术的发展，使得这一难题被轻而易举地解决，并且还出现了专用的D类放大器集成芯片，如TA0102、TDA7482、HIP4080A、HIP2100B、TPA005D02等。
