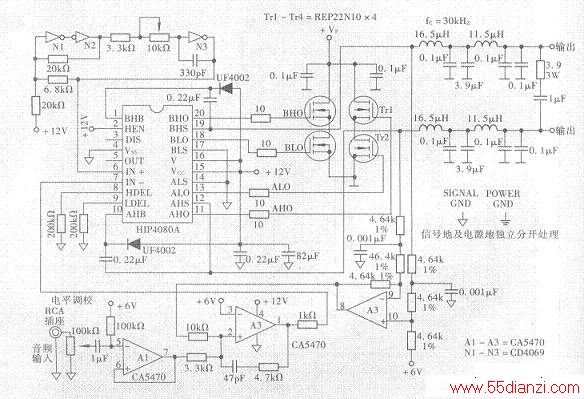

下图为使用HARRIS公司的HIP4080A组成的100瓦PWM专用芯片。两个输入端IN+、IN-分别输入信号和三角波，其比较器输出的调宽脉冲经控制逻辑、接通延迟、电平移位及触发器后，由两个驱动器从XHo与XLo端输出激励信号，去驱动功率场效应管的栅极。每个驱动器的输出电流高达2.5A，可驱动功率很大的场效应管。HIP4080A内部具有两套驱动器，因此还可以采用桥式开关放大，以取得更大功率的输出。为了防止功率开关管出现重叠导通而烧毁，HIP4080内部还设计了接通延迟电路，这样可避免输出级的上、下管子出现重叠导通现象。为适合各种功率管的导通特性，HIP4080A设有接通延迟时间调节功能，通过调整⑨脚外接电阻，而改变延迟时间o HIP4080A中还设计有充电泵电路，用来产生自举电源，以使驱动器输出的电压摆幅能达到比电源电压高的水平。电路中，输入的音频信号经Al缓冲、A2反相放大后，送人HIP4080A的IN一端o CMOS反相器Nl～N3产生出240kHz的三角波，作为比较信号加至HIP4080A的IN+端o HIP4080A调制产生的调宽脉冲经延迟、激励后，驱动由四只功率MOSFET组成的桥式功率开关放大器，经放大的调整脉冲再由四阶巴特沃兹低通滤波器滤去高频成分，恢复出音频o A3为负反馈电路，从巴特沃兹滤波器的前端取出脉冲信号，经A3组成的T型低通滤波器后恢复出低频分量，再送至A2的反相输入端，进行负反馈控制。一般情况下，载波频率起码要大于40kHz，但为了能稳定地加上负反馈，载波频率应大于音频的10倍，即200kHzo这里，选取的载波频率为240kHzo A1～A3选用了高速四运放CA5470。
