用MOS大功率管构成的音频功率放大电路

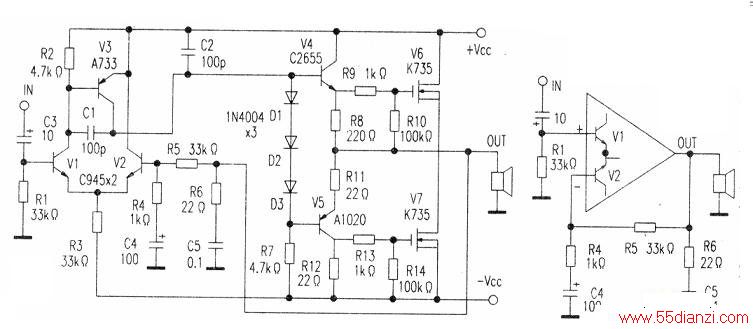

　　下左图是采用分立器件做前置放大的功放电路。图中V6、V7采用K735 N沟道增强型MOS功放管。
　　
　　V4、V6、R8、R9、R10构成复合NPN管，其中R8、R9、R10是电流转换成电压的电路。同理，V5、V7、R12、R13、R14构成复合PNP管。输出级等效为互补OCL电路。D1、D2、D3为减小交越失真的二极管。V1、V2为差分对管，V3为PNP管，起电平移动作用。

　　C1、C2起消除自激作用。从输出到V2基极引入直流和交流负反馈。如果把整个电路看成为一个功率运算放大器，则可等效为下右图。
　　
　　由下右图可知，静态时，输出直流电平为零，即Vo=OV．对交流信号而言，电容C4视为短路，电路的闭环放大倍数为：Af=(1+R5/R4)=1+33=34（倍），MOS功率管K735的主要参数如下：
　　
　　IOMAX =10A;BVDs =450V;PDM =100W，封装形式：T0-3P。MOS功率管K735也可以用K819代替。VI、V2、V3可用BVCOE>
　　
　　2VCC的同类型晶体管代替。
　　
　　V4、V5为互补的中功率管，其典型参数为：
　　
　　BVCEO >2VCC; ICM>2A; PCM>1W.
　　
　　当Vt)c=±25V；RL=8Ω时，该电路的最大输出功率为：
　　
　　POMAX =Vcc2/2RL=40W。
　　
　　在线路板制作时，MOS功率管应加散热片。由于两只管漏极接点处于不同电位，若用同一块散热片时，应在MOS功率管与散热片之间加云母片进行电绝缘。
　　
　　尽管在MOS功率管内部已有防静电保护电路，但在线路制作时仍应注意。最好在焊接时用金属导线将D、G、S三脚短路，焊好后再将其断开。
　　
　　电路调试时，先静态测量输出直流电位，若近似为零伏，则说明电路连接正确。否则要对电路进行认真的检查，重点检查V1、V2、-V3、V4和V5等几个晶体管。
