6P15在功率放大上的应用与改进

　　6P15原本是用做电子管电视机的视频输出，但在电子管电视机还未普及时就被晶体管电视机取代，真可谓生不逢时，从此便少有人问津。
　　
　　实际上6P15是只性能出类拔萃的宽带电压、功放两用管，能把几Hz～6.5MHz带宽的视频信号，做到线性良好的高保真放大，用于放大20 KHz带宽的音频信号应当轻而易举。
　　
　　6P15被冷落主要是与常用功放管“不合群”，如6P1，6P6P，6P14等管的标准工作电压，最佳负载阻抗都相同或接近，相互通用性很强。但6P15标准板压300V，Ug2 150V，负载阻抗10 KΩ的参数却远离了这个范围。因为大多数烧友都视绕制变压器为畏途，尤其是输出变压器，费时费力却未必能达到预期效果，这在很大程度上限制了6P15在烧友中的应用。
　　
　　6P15的高跨导，使帘栅压对工作状态的稳定性影响极大。一些初烧友认为6P15工作不稳易老化，主要原因是比照6P14等电路，忽略了高Ug2造成的。
　　
　　6P15是只线性极佳的电子管，笔者在查阅了大量资料的基础上，设计制作了两款6P15单端甲类小功放，音质远在6P1,．6P6P之上。

　　一、6P15在功率放大上的应用与改进

    多年来，一些资深烧友对如何用好6P15进行了不懈的探索。现有可查资料中介绍的几款线路各有优点，但对初烧友来说还是有些复杂。只有在保持其良好线性和状态稳定的前提下，将参数设计到6P14、6P1等通用管的范围内，才能使这只名管再现辉煌。下面介绍这两款用6P15制作的胆功放。
　　

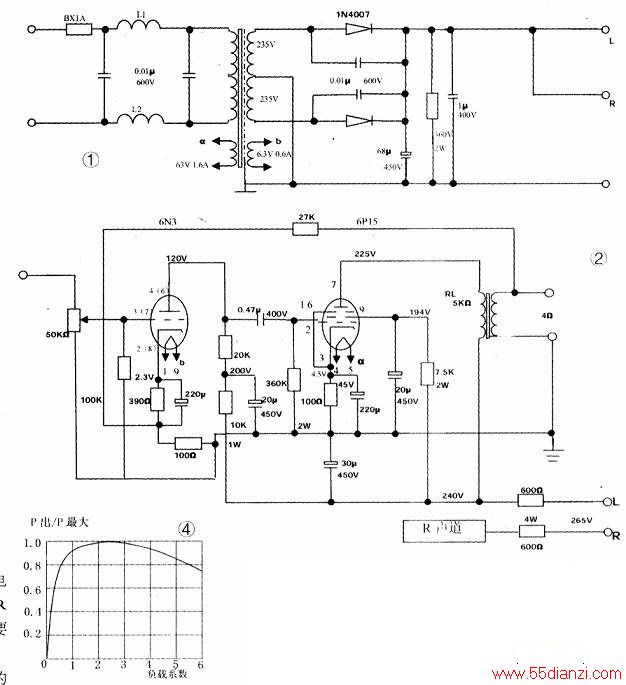

　　图1是两款机器共同的电源电路。在Ua230V，Ug2200V、Uk4V时负载阻抗5kΩ，做到了与6P1系列通用。6P15的la、Ig2相加约40mA，一般五、六灯收音机电源变压器输出60mA左右，因而用在此电路双声道上有些力不从心，盛夏室内听一小时就有烫手感，春秋时可工作两三个小时。若作为卧室小音量播放或长时间欣赏，需配置不低于80mA的电源变压器。
　　

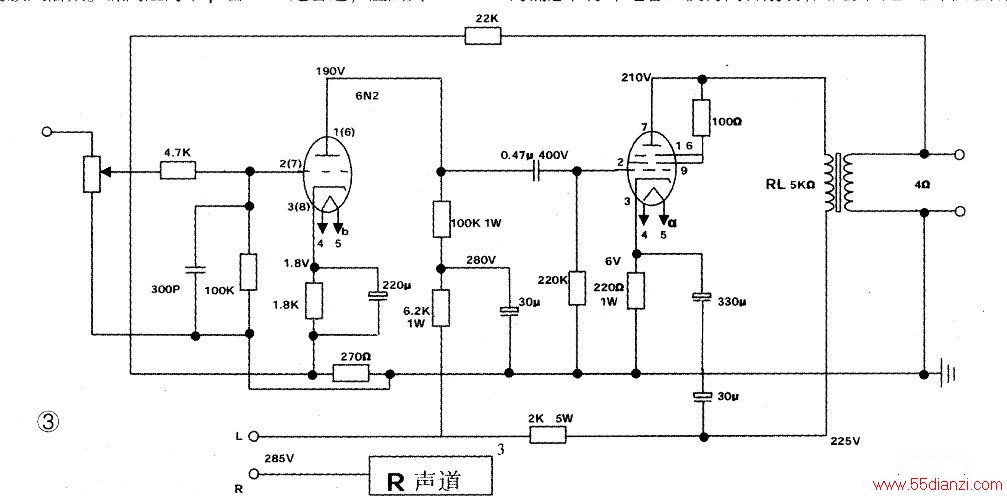

　　图2是五极管接法功放电路：图3是三极管接法功放电路。为使6P15全面接近通用行列，将屏蔽栅，帘栅与板极连接改成三极管。在Ua200V、UK6V时，la不超过30mA，上述电源变压器正好适用。虽最佳负载RL2.5kΩ，但三级管内阻低，对负载RL要求较宽松。最佳RL=R ixB。式中Rj为三极管内阻，B负载系数。从图4中可看出，B从1.5～3.5较平坦，6P15 R i约1.4 KΩ负载RL可以从2 KΩ一5 KΩ，除功率灵敏度和输出稍低外，用5 KΩ、、7 KΩ输出变压器试听比对两者没差别。

　　二、电压放大管的选择

    现代音源输出幅度大都不低于1V，甲类功放推动电压不能高于阴极电压UK。6P15又是高跨导管，因此不需要高的放大倍数。低内阻的中μ管6N1是首选，但因其600mA的灯丝电流而放弃。选用μ相同但灯丝电流小得多的6N3，音质上与6N1不分伯仲。

　　
　　6P15三极管接法后μ只有25，用6N3推力明显不足，只好改用高μ管6N2。为防止产生“冒顶”失真，在输入端串有4.7 KΩ衰减电阻，并加大环路负反馈，300P电容可以消除高频噪音及可能产生的超高频振荡。

　　三、原件选用与安装调试

    1．优质的电源是出好声的基础。L1、L2是拆自废开关电源中的滤波电感，C1~ C5的作用是滤除高频杂波。这些细节都是不可忽略的。滤波电阻因发热量大要远离电解电容，从滤波电阻起L、R分开两路供电，效果要好于一路合供。
　　
　　2．两种功放使用的都是普通原件。早期老式碳膜电阻的片状引线是铜镀锡，虽不美观但非常适合搭棚焊接，音质很好。后来的一些圆状引线电阻无论是金属膜、碳膜都是铜铁混杂，使用时要尽量选用铜引线的。
　　
　　现在的电解电容，国产和进口品牌都很少有标明生产年份的，拆机品自不必说。上机前一定要用该电容80%的耐压进行充电检查，充30分钟后断开正负极，24小时后逐个测量两端电压值，选UC最高者使用。
　　
　　电压、功放管的栅漏电阻一定要焊接可靠，否则因无栅极负偏压，导致电流过大烧毁管子。
　　
　　两种功放线路都已经过严格的实践检验，只需按标注数值组装即可。有关原件排列，走线，接地等注意事项，本报以前多有介绍不再赘叙。
　　
　　3．现在市场上的6P15都是库存货，生产年代久远。当时一些部件的加工是手工操作，因此管子的参数离散性较大，为保障L、R两声道参数的一致性，两管的la，1g2误差不宜超过10%，五极管功放的Ug2略低于200V，可使工作状态进一步稳定，不影响音质。
　　
　　6P15的灯丝电流高达760mA，管身发热量远大于6P1等，测试拔插时需防止被烫伤。
　　
　　4．输出变压器是音质优劣的关键。笔者曾用出自配件厂16mmx16mm铁心的5kΩ输出变压器上机，音质干涩呆板。
　　
　　铁心质量较差截面积过小，造成低音不足，过多的圈数产生的漏感和分布电容又使得高音削弱，因此要尽量选择铁芯截面积大一些的。还可用以下疗法挑选：初级串1W、讥）n电阻接220V交流电源，用数字表测量电阻两端电压，数值越小越好。如是自行绕制，下限fD取60Hz～80HZ已是高标准，用于推动书架箱，辩低的fD也不会产生震撼的效果，过多的圈数，过大的铁芯反而会削弱中高音。
　　
　　在胆机上施加大环路深度负反馈，会产生一种沉闷感，少量适当的负反馈，对五级管功放的音质改善效果好于三级管功放。可能是五级管的非线性失真大于三极管的缘故。
　　
　　四、音质的比较

    用6P15接成五极管制作的功放音质远在6P1之上，足以与有“淑质英材”之誉的6P14比肩，在高音的觏丽细节上又有自己的独特韵味。
　　
　　用6P15接成三极管的功放音质之好出入意料，相比五级管提升显着。音色变得温暖甜美，层次分明，自然通透，适合小功率书架箱欣赏音乐。
　　
　　电价和楼房的局限，制约了工薪族烧友对耗电二、三百瓦，输出功率几十瓦大型胆机的追求，使得甲类小单端机受到青睐，五改三的6P15功放当是最佳选择。下里巴人的白菜价档次，却能发出阳春白雪的高雅音质，这就是电子管6P15的魅力所在。
