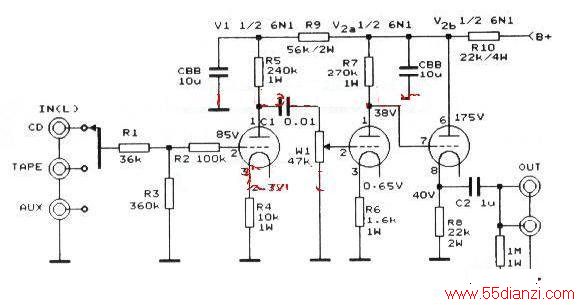

前级放大器电路如下图所示，左右声道完全相同。它由两级电压放大加阴极输出器组成，V1为第一级电压放大。现代数码音源CD、DVD的输出电压一般都在2V左右，信号从IN输入，经R1衰减，通过栅极防振电阻R2加至V1栅极，V1将信号放大，然后从屏极取出放大后的信号电压经C1耦合到下一级。W1为V1交流负载的一部分，又是V2的栅极回路，同时起着总音量的控制作用。V2a为第二级电压放大，将放大后的信号电压直接送到V2b栅极，这就叫做直接耦合。采用直接耦合的V2a与V2b屏栅电位一致，在静态时足以使V2b管屏流截止而不工作，在动态时由于信号电压的加入，才能使V2b进人工作状态。这种直接耦合，由于少用了一只耦合电容，不存在信号的电路损耗。传输效率高，传真度好，减少了低频衰减，有利于改善幅频特性。V1、V2a阴极电阻R4、R6都未并接旁路电容，有本级电流负反馈作用，能够提高音质、消除失真。
V2b为阴极输出器，把前级放大的音频信号电压从阴极引出，经C2传送给功率放大器。阴极输出器具有非线性失真小，频率响应宽的特点，它没有放大作用，电压增益小于1，但它有一定的电流输出，有恒压输出特性，带负载能力很强，推动任何纯后级功率放大器从容不迫、轻松自如。它的输入阻抗高，输出阻抗低，大约才几百欧姆，能和末级功放很好地匹配，即使用较长的信号线传输，也不会造成高频损失，抗干扰能力强，可以提高信噪比，提高音乐的纯度，音质较好。
