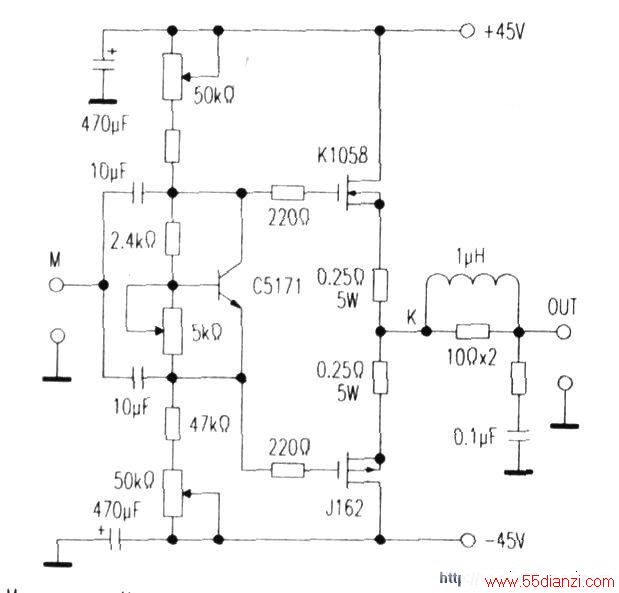

此电路配合调整两只50kΩ多圈微调电位器使输出电压在30mV以内，调整5kΩ多圈微调电位器使0.25Ω/5W两端的电压在25—50mV以内。
即功放的静态电流在I=U/R=25～50/0.25=100—200mA。为进一步降底失真，电子管电压放大级负反馈环路可以从M点移到K点，反馈电阻由10kΩ改为47kΩ即可。
