一款EL84 AB1类推挽输出的高保真放大电路

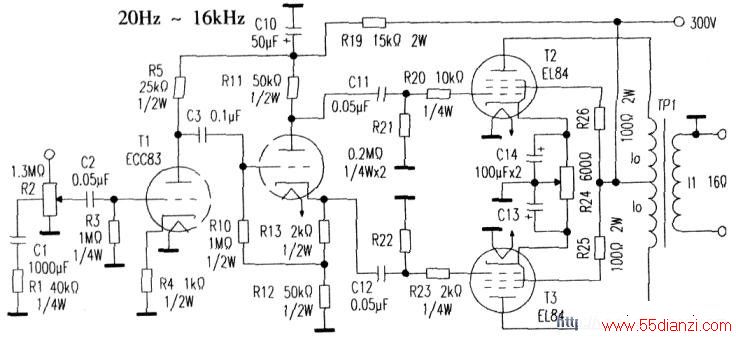

　　该电路极其简练（电源部分未画出）。双三极管ECC83（与12AX7相同）1/2作为P—K分割倒相器。

　　另一半作前置放大器。EL84作标准五极管AB1类推挽输出，为避免两管静态电流不平衡，图中栅负压电阻。R24作平衡调整。EL84的非线性失真极小。不超过4％。而P—K分割倒相器有50％的阴极负反馈。前置放大器工作在输入信号不大于1Vp—p的小信号状态，故前级非线性失真度小于5％。输出功率12W时则非线性失真度小于2％。频响可达到（-1dB）。该机输出变压器采用舌宽19mm、叠厚30mm的高硅钢片，双向交叉，初级两绕组用φ0.18mm漆包线绕4000匝，中心抽头。次级绕组用φ0.64mm漆包线绕176匝。初，次级阻抗比为8000Ω/16Ω。

　　另外。EL84、6BQ5的跨导极高，易引起高频寄生振荡。为此，实用中在第二栅极加入防止振荡电阻，如图25中的R20、R23、R25、R26。
