用胆管6N3组成的阴极输出电路

　　为了改善普通CD、VCD、DVD机的音效，增强胆味，消除数码声，笔者设计了一款利用胆管6N3的阴极输出电路，实际效果不错。

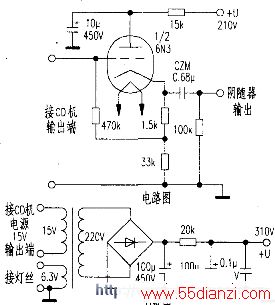

　　单一声道电路如图所示，电子管选用6N3，接成阴极输出电路，输出电容采用CZM型军用油浸电容，高压供电用一只220V/15V、6.3V，功率为15W的电源变压器，将其15V端接CD机电源变压器次级15V端。6N3屏流调至2～3mA音质最佳。
