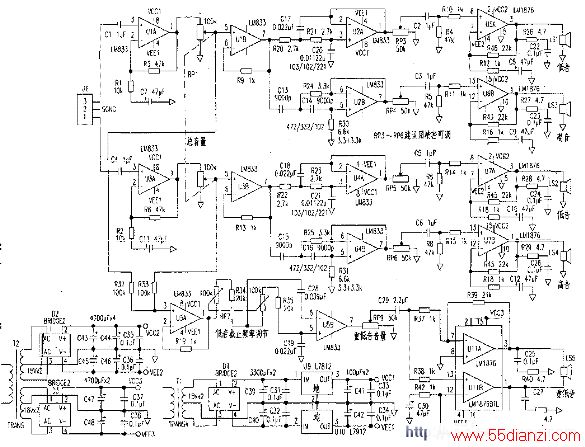

廉价的2.1结构有源音响,几乎成了当今电脑音箱的主流,但就其音质而言,笔者实在不敢恭维,决定自己动手做一套前级分频的功放电路,如上图所示。
电子分频器采用二阶巴特沃斯(12dB/oct)的常用分频器,分频点选在3kHz~4.5kHz,即小口径单元(4英寸~5.5英寸)的分频点可以高点,在4kHz左右。大口径单元(6英寸一8英寸)可以低点,在3.5kHz左右。图示参数的分频点f=3789.173737Hz,满足要求。
重低音通道设计成二阶分频形式,使用了两只电位器RF7和RP90RP7做转折频率调整,当调到最大和最小时,分别对应48.09Hz和288.56Hz:RP9为重低音音量调整。

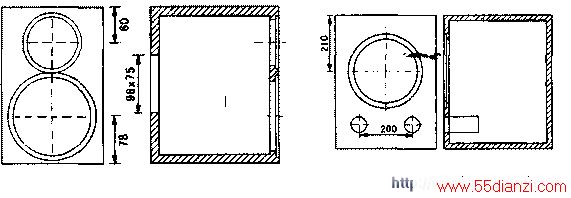

后级功率放大采用LMl876,在此也不多做介绍。左图和右图是该系统音箱制作图。左图中扬声器均选用南鲸牌:南鲸YDQG20-8HB高音单元和南鲸YDl31-8XB低音单元。右图中扬声器选银笛YD310-731X低音单元。
