由运放和多个晶体管组成的10W功率放大器电路

由运放和多个晶体管组成的10W功率放大器电路

点击数:7760 次   录入时间:03-04 11:50:11   整理:http://www.55dianzi.com   音频功率放大-放大器

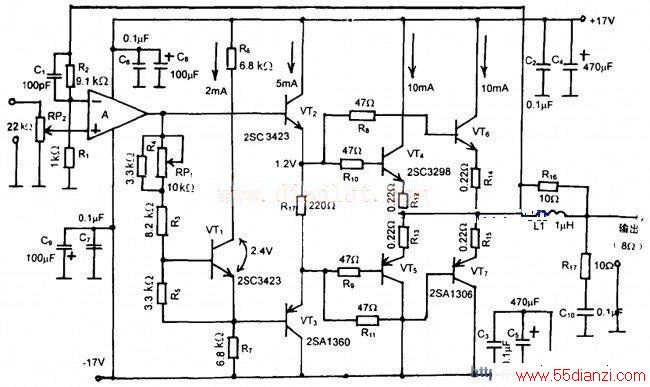

  本电路如下图所示,元件虽然多了一点,但是失真度却非常低。

  电路中运放的作用是电压放大,晶体管VT1~VT7用于电流放大,VT1用来调整偏置电压。

  调试方法:本电路工作于AB类状态,在静态时调整RP1使VT4~VT7的静态电流各为10MA即可。
