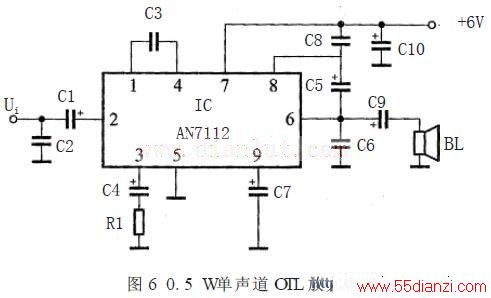

IC采用了OTL音频功放集成电路AN7112。AN7112为单列9脚式封装，②脚为音频信号输入端，！“脚为功率信号输出端，闭环电压增益为50dB，满功率输出时输入信号Ui=6mV，采用+6V单电源供电。C1为输入耦合电容，C9为输出耦合电容。
本文关键字：暂无联系方式音频功率放大-放大器，单元电路 - 音频功率放大-放大器
