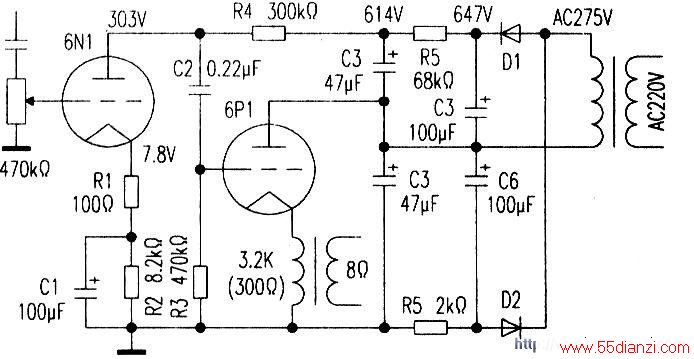

下图采用阴极输出方式,由于功率级没有电压增益,因此。电压放大需两级才满足要求。电路中只画了一级放大器。主要是为了体现电源的特殊形式。电路经实验效果不错,一级电压放大也可输出一瓦左右的功率。如采用两级电压放大器时,可在两极之间加入负反馈。以改善性能。电路中,输出变压器的初级直流电阻应选在27O~3OOΩ之间,采用不同的功率管,应选用不同输出变压器的初级直流电阻值,以适应该功率管对阴极电阻的要求。本电路不适应栅负压较高的功率管。
本文关键字:电子管 功放 音频功率放大-放大器,单元电路 - 音频功率放大-放大器
