A2类单端并联放大电路

A2类单端并联放大电路

点击数:7746 次   录入时间:03-04 11:57:07   整理:http://www.55dianzi.com   音频功率放大-放大器

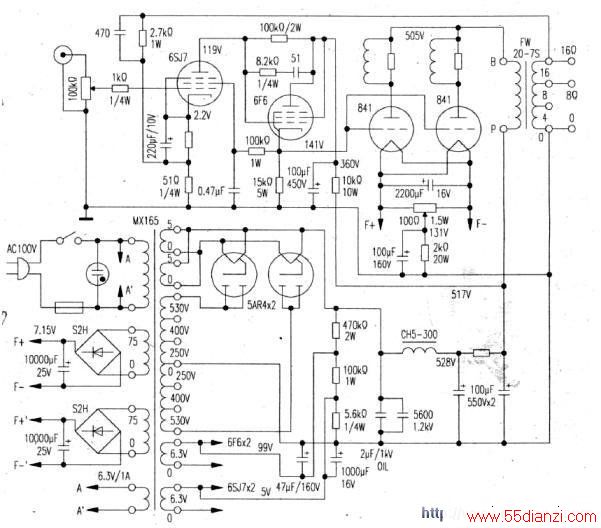

  A2类单端并联放大器如图所示,A2类放大状态时,仍用阴极电阻提供自给栅负压。为了与前级功率驱动器直接耦合,输出级直热式灯丝电路与参考地之间串联接入2kΩ电阻,将灯丝电位提高到131V。为了防止在射频范围内由极间电容形成的反馈而产生射频寄生振荡,841阳极引出端接入了小电感。

  A2类放大既然是有栅流的放大器,因而对驱动级输出管、栅极电路的要求与B类放大器相同。

  为了使输出管栅极有较低的阻抗,前级采用阴极输出电路,即采用五极功率管6F6接成三极管作阴极输出功率放大作为功率驱动级,前级电压放大器选用五极管6SJ7作电压放大,以便得到较高的增益。

  841的静态阳极电流的平衡,可通过两管灯丝间并联的100Ω电位器调整。该放大器无反馈时,输出功率为9W,失真度为5.3%。
