LM4820-6的音频功率放大电路

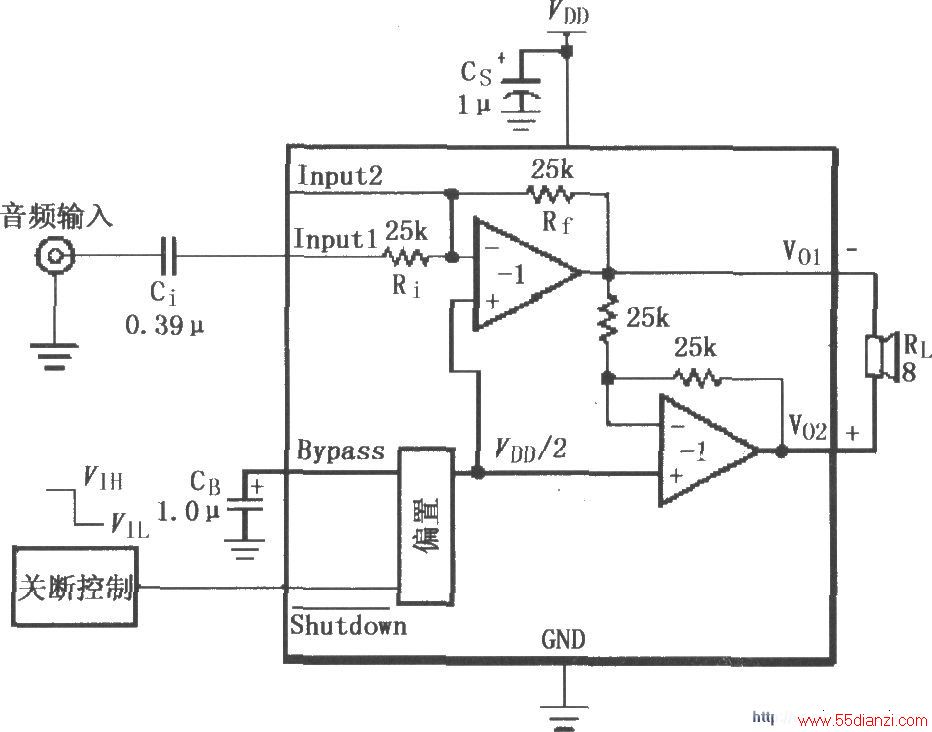

如图所示为LM4820-6的音频功率放大电路。音频信号输入后，经过Ci耦合后加到放大器的INPUTl端(3脚)，而放大器的INPUT2端(4脚)则不接，放大后的信号从5、8脚输出。5、8脚之间接负载，如扬声器，由此构成功率放大器电路。LM4820-6内部有两个放大器，内部分别有两个25kΩ电阻设置闭环增益，Amp A1和Amp A2电路增益为1；差分输出增益Av=2Rf／Ri。
