用F346构成的程控运放音频启动开关放大电路

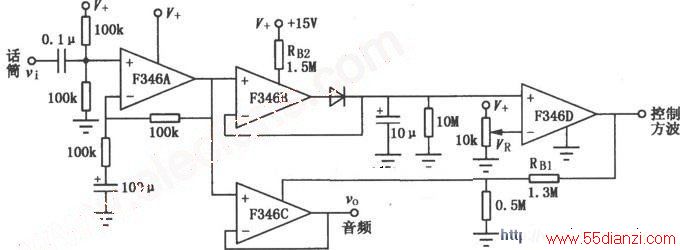

　　工作原理：如下图所示为由四程控集成运放F346组成的音频起动开关放大电路。程控运放就是运放的恒流源电路可由外部进行控制，当恒流源注入偏流时，运放处于工作状态，否则就处于截止状态。此外，当改变偏流值时，运放的参数也将随之改变。运放A组成同相放大器，其输出分两部分，一路进入半波整流器B，另一路进入放大器C（放大器C接成跟随器形式），运放D作为电压比较器，其参考电压VR加至反相输入端。
