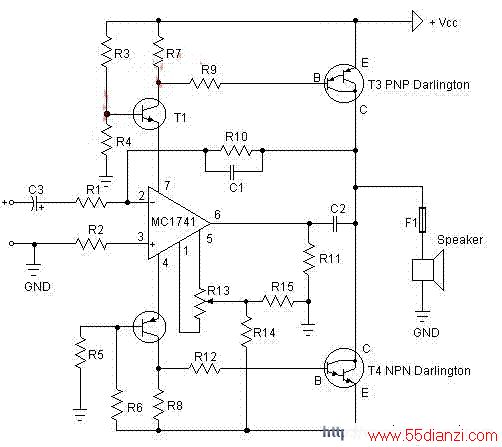

这是一个非常简单的,低成本的,HI-FI功放电路,根据不同的外围器件,你可以得到20W到80W RMS输出功率的5种功放电路。
第一步是根据设计功放的功率要求选择输出达林顿三极管对管(T3,T4),主要是测试三极管 T3,T4的放大系数(hfe或 β).如果两对管的偏差超过30%,则功放电路的效果会非常差.我选用MJ3001跟MJ2501,偏差约为5%.输出调零:调试时应先将功放调零,即将输入端短路,输出端串接一毫安表,然后给系统上电,调节可调电阻R13将输出端的电流调整到零或微安级.我在制作时调整到了10uA。
