4．25 TXE-433/418/315 MHz—KH系列带编码器的发射器模块 TXE-433/418/315 MHz—KH系列是射频编码发射器模块，包含有一个高性能的射频发射器芯片和一个编码器芯片。它与KH系列译码接收器模块组合使用，可形成一个高可靠的无线连接，能够发送l～8的并行输入状态；地址编码为310组；传输距离超过91.5 m(300 ft)。与其配套的译码接收器有RXD-315-KH(315 MHz)、RXD-418-KH(418 MHz)和RXD-433-KH(433 MHz)。 KH系列射频编码发射器适用于远距离遥控、无钥匙进入系统、车库门的开启、照明控制系统、火灾安全报警和工业的自动化控制等系统。 主要技术特点如下： ·除了天线以外，不需要其他的外部射频元件； ·最大输出功率为 4 dBm； ·发射数据长度为26位×3； ·工作电压为2.7～5.2 V； ·工作电流为l.5 mA，睡眠模式电流为lμA。

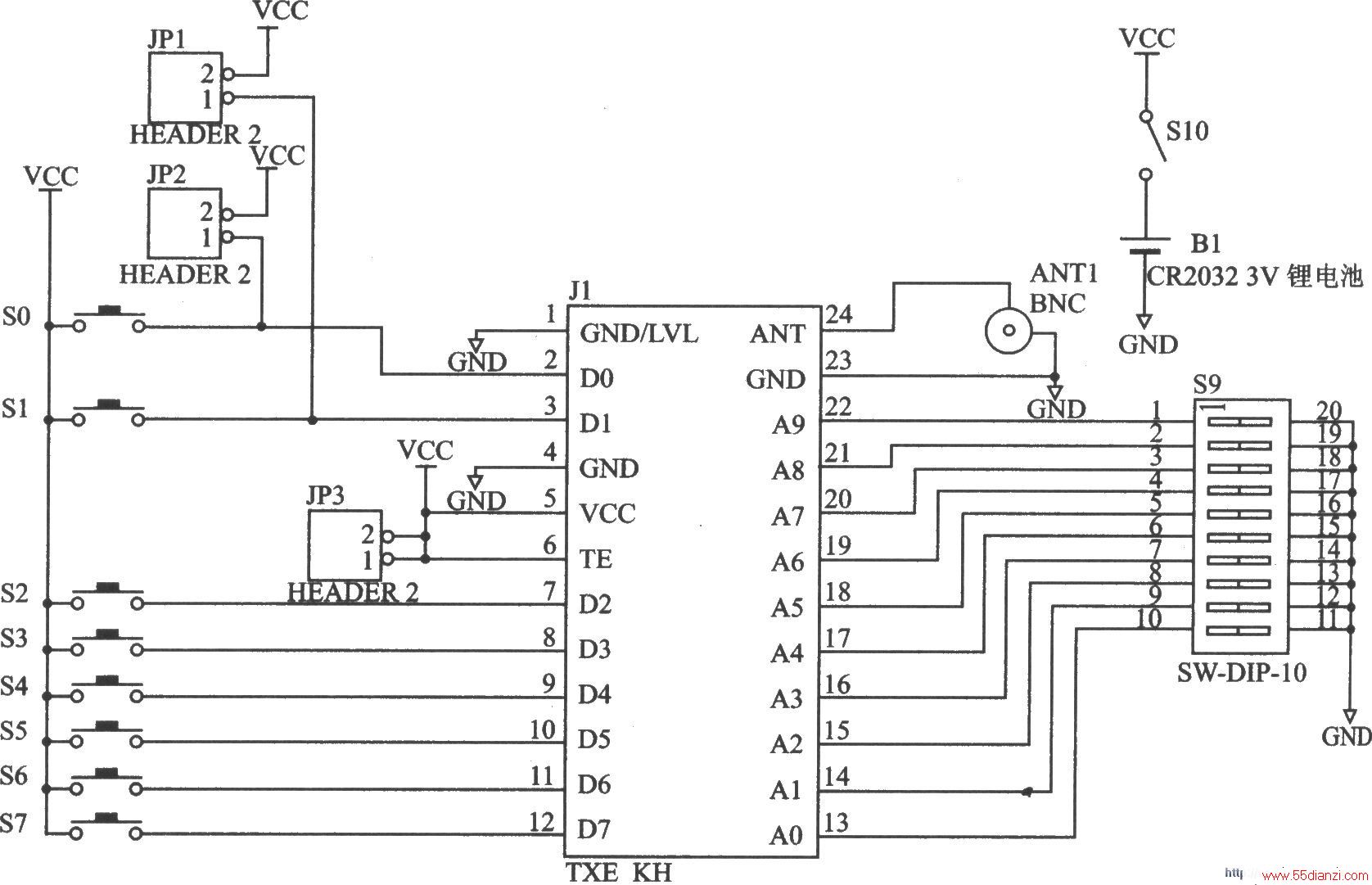

KH系列射频编码发射器应用电路
